एक वैक्यूम सर्किट ब्रेकर कैसे काम करता है?

The वैक्यूम सर्किट ब्रेकरपावर सिस्टम में एक अपरिहार्य स्विचगियर है। यह मुख्य रूप से तीन भागों से बना है: फ्रेम, आर्क बुझाने वाला कक्ष (यानी वैक्यूम बबल) और ऑपरेटिंग तंत्र। उनमें से, प्रवाहकीय सर्किट सर्किट ब्रेकर का मुख्य हिस्सा है, जो सावधानीपूर्वक इनलेट और आउटलेट प्रवाहकीय छड़ से बना है, इन्सुलेट सपोर्ट, प्रवाहकीय क्लैंप, सॉफ्ट कनेक्शन और वैक्यूम आर्क बुझाने वाले कक्ष।

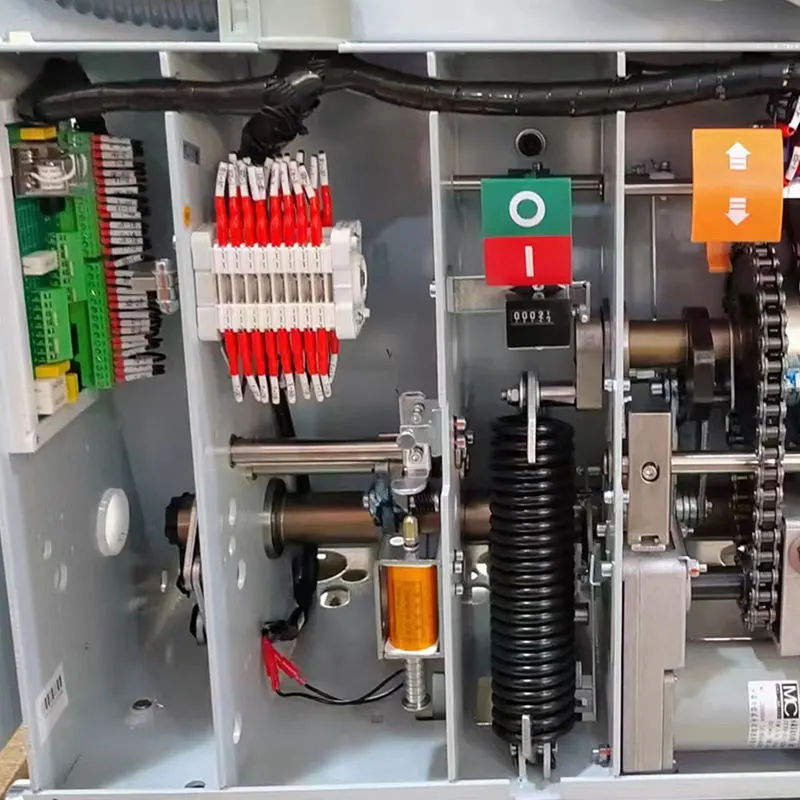

ऑपरेटिंग तंत्र सर्किट ब्रेकर के समापन और उद्घाटन संचालन को निष्पादित करने के लिए जिम्मेदार है, जिसमें स्प्रिंग्स, एनर्जी स्टोरेज सिस्टम, ओवरक्रैक रिलीज, ओपनिंग और कॉलेस कॉइल और अन्य घटकों को शामिल करना शामिल है। काम करते समय, तंत्र इलेक्ट्रिक एनर्जी स्टोरेज, इलेक्ट्रिक ओपनिंग और क्लोजिंग और मैनुअल फ़ंक्शन के माध्यम से करंट का सटीक नियंत्रण प्राप्त करता है।

जब वर्तमान पूर्वनिर्धारित मूल्य तक पहुंचता है,वैक्यूम सर्किट ब्रेकरप्लाज्मा के तेजी से प्रसार के माध्यम से चाप को बुझाने के लिए एक उच्च वैक्यूम वातावरण में वर्तमान शून्य-क्रॉसिंग विशेषताओं का उपयोग करेगा, प्रभावी रूप से करंट को काटकर। बीच में, इसमें कई चरण शामिल हैं जैसे कि ऊर्जा भंडारण और समापन। सटीक यांत्रिक कार्यों की एक श्रृंखला के माध्यम से, सर्किट ब्रेकर की स्थिरता और विश्वसनीयता सुनिश्चित की जाती है।

उद्घाटन ऑपरेशन यह है कि जब सर्किट ब्रेकर बंद अवस्था में होता है, तो उद्घाटन संकेत प्राप्त होता है, और उद्घाटन इलेक्ट्रोमैग्नेट काम करना शुरू कर देगा, जिससे लोहे कोर आकर्षित हो जाएगा। यह कार्रवाई उद्घाटन रिलीज में शीर्ष रॉड को ऊपर की ओर ले जाने के लिए होगी, जिससे बदले में ट्रिप शाफ्ट को घूमने का कारण बनता है। चेन रिएक्शन की एक श्रृंखला शीर्ष रॉड को ऊपर की ओर ड्राइव करेगी और बेंट प्लेट को धक्का देगी, जिससे यह आधे शाफ्ट को ड्राइव करने के लिए वामावर्त घूमना शुरू कर देगा। जैसे -जैसे हाफ शाफ्ट और रॉकर आर्म अनलॉक हो जाते हैं, उद्घाटन वसंत तुरंत प्रभावी हो जाएगा, धक्का देकरपरिपथ वियोजकशुरुआती कार्रवाई को पूरा करने के लिए।
