वैक्यूम सर्किट ब्रेकर क्यों चुनें?

सारांश: वैक्यूम सर्किट ब्रेकर (वीसीबी)आधुनिक विद्युत प्रणालियों में एक महत्वपूर्ण घटक हैं, जो मध्यम और उच्च-वोल्टेज अनुप्रयोगों में विद्युत धाराओं का विश्वसनीय रुकावट सुनिश्चित करते हैं। यह लेख इलेक्ट्रिकल इंजीनियरों और सुविधा प्रबंधकों के लिए व्यावहारिक मार्गदर्शन प्रदान करते हुए उनके कार्य सिद्धांत, फायदे, प्रकार, अनुप्रयोग, रखरखाव और अक्सर पूछे जाने वाले प्रश्नों की पड़ताल करता है।

विषयसूची

• वैक्यूम सर्किट ब्रेकर का परिचय
• काम के सिद्धांत
• लाभ
• वैक्यूम सर्किट ब्रेकर के प्रकार
• अनुप्रयोग
• रखरखाव युक्तियाँ
• अक्सर पूछे जाने वाले प्रश्नों
• निष्कर्ष

वैक्यूम सर्किट ब्रेकर का परिचय

एक वैक्यूम सर्किट ब्रेकर को वैक्यूम माध्यम के भीतर विद्युत चाप को बुझाने के लिए डिज़ाइन किया गया है। पारंपरिक वायु या तेल सर्किट ब्रेकरों के विपरीत, एक वैक्यूम बेहतर ढांकता हुआ ताकत और तेजी से चाप विलुप्त होने प्रदान करता है। वैक्यूम इंटरप्रेटर, एक मुख्य घटक, एक सीलबंद कक्ष के भीतर वर्तमान रुकावट की अनुमति देता है, ऑक्सीकरण को रोकता है और रखरखाव आवश्यकताओं को कम करता है।

काम के सिद्धांत

वैक्यूम सर्किट ब्रेकर के मुख्य तंत्र में वैक्यूम के अंदर विद्युत संपर्कों को अलग करना शामिल है। जब संपर्क अलग हो जाते हैं, तो उनके बीच एक चाप बन जाता है। वैक्यूम तेजी से ढांकता हुआ ताकत बहाल करता है, चाप को लगभग तुरंत बुझा देता है। यह न्यूनतम ऊर्जा हानि सुनिश्चित करता है, घटकों पर घिसाव कम करता है, और स्विचगियर की समग्र दीर्घायु में सुधार करता है।

• संपर्क संचालन:सर्किट को बाधित करने के लिए संपर्कों को खोलना और बंद करना।
• चाप निर्माण:तब होता है जब संपर्क लोड के तहत अलग हो जाते हैं।
• आर्क विलुप्ति:वैक्यूम चाप ऊर्जा को अवशोषित करता है और तेजी से धारा प्रवाह को रोकता है।
• ढांकता हुआ रिकवरी:उच्च वैक्यूम तेजी से ढांकता हुआ पुनर्प्राप्ति सुनिश्चित करता है, शॉर्ट सर्किट को रोकता है।

लाभ

वैक्यूम सर्किट ब्रेकर के प्रकार

• इनडोर वीसीबी:नियंत्रित वातावरण में सुरक्षा प्रदान करते हुए, संलग्न स्विचगियर में उपयोग किया जाता है।

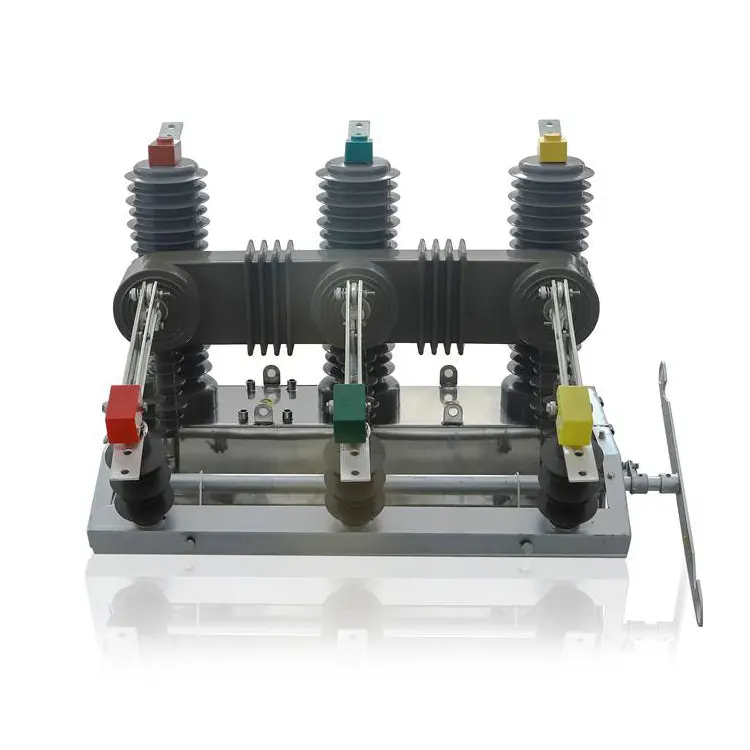

• आउटडोर वीसीबी:मौसम और प्रदूषण के प्रतिरोधी, खुली हवा वाले सबस्टेशनों के लिए डिज़ाइन किया गया।
• फिक्स्ड वीसीबी:एक विशिष्ट स्विचगियर पैनल में स्थायी रूप से स्थापित।
• निकासी योग्य वीसीबी:अन्य उपकरणों को परेशान किए बिना रखरखाव या प्रतिस्थापन के लिए आसानी से हटाया जा सकता है।

अनुप्रयोग

वैक्यूम सर्किट ब्रेकर का व्यापक रूप से मध्यम और उच्च-वोल्टेज विद्युत नेटवर्क में उपयोग किया जाता है। उनके अनुप्रयोगों में शामिल हैं:

• औद्योगिक विद्युत वितरण प्रणाली
• सबस्टेशन और ट्रांसफार्मर सुरक्षा
• नवीकरणीय ऊर्जा प्रतिष्ठान, जैसे सौर और पवन फार्म
• व्यावसायिक भवनों को कॉम्पैक्ट और विश्वसनीय स्विचगियर की आवश्यकता होती है
• रेलवे और परिवहन विद्युतीकरण प्रणाली

रखरखाव युक्तियाँ

उचित रखरखाव वैक्यूम सर्किट ब्रेकरों का इष्टतम प्रदर्शन सुनिश्चित करता है:

• संपर्क टूट-फूट और संरेखण का नियमित निरीक्षण
• सुचारू गति के लिए ऑपरेटिंग तंत्र की जाँच करना
• समय-समय पर इन्सुलेशन और वैक्यूम अखंडता का परीक्षण करना
• बाड़ों से धूल और मलबा साफ करना
• निर्माता के शेड्यूल के आधार पर घटकों को बदलना

अक्सर पूछे जाने वाले प्रश्नों

Q1: वैक्यूम सर्किट ब्रेकर कितने समय तक चलता है?
ए1: उचित रखरखाव के साथ, एक वैक्यूम सर्किट ब्रेकर परिचालन स्थितियों और लोड चक्रों के आधार पर 15-20 साल तक चल सकता है।

Q2: क्या वैक्यूम सर्किट ब्रेकर का उपयोग बाहरी वातावरण में किया जा सकता है?
A2: हाँ, आउटडोर वीसीबी विशेष रूप से विश्वसनीय प्रदर्शन बनाए रखते हुए मौसम, प्रदूषण और तापमान भिन्नता का सामना करने के लिए डिज़ाइन किए गए हैं।

Q3: वैक्यूम सर्किट ब्रेकर SF6 ब्रेकर से कैसे भिन्न होता है?
ए3: एसएफ6 ब्रेकरों के विपरीत, जो चाप शमन के लिए गैस का उपयोग करते हैं, वीसीबी वैक्यूम पर निर्भर होते हैं। इससे ग्रीनहाउस गैस रिसाव का ख़तरा ख़त्म हो जाता है और रखरखाव की ज़रूरतें कम हो जाती हैं।

Q4: वैक्यूम सर्किट ब्रेकर के साथ आम समस्याएं क्या हैं?
ए4: सबसे आम मुद्दों में संपर्क क्षरण, ऑपरेटिंग तंत्र का यांत्रिक घिसाव और इन्सुलेशन गिरावट शामिल हैं। समय पर निरीक्षण विफलताओं को रोकता है।

निष्कर्ष

आधुनिक विद्युत वितरण प्रणालियों के लिए वैक्यूम सर्किट ब्रेकर एक सुरक्षित, विश्वसनीय और कुशल समाधान हैं।दया इलेक्ट्रिकलउद्योग मानकों और ग्राहकों की आवश्यकताओं को पूरा करने के लिए तैयार किए गए इनडोर और आउटडोर वीसीबी की एक विस्तृत श्रृंखला प्रदान करता है। पूछताछ या वैयक्तिकृत अनुशंसाओं के लिए,हमसे संपर्क करेंआपके विद्युत नेटवर्क के लिए इष्टतम सुरक्षा सुनिश्चित करने के लिए आज ही।
