ड्राई-टाइप ट्रांसफार्मर: किसी एक को चुनने से पहले आपको क्या पता होना चाहिए?

● 2026-07-31 ● - ● मुझे संदेश दे देना

1. ड्राई-टाइप ट्रांसफार्मर क्या है?

ए शुष्क प्रकार का ट्रांसफार्मर एक स्थिर विद्युत उपकरण है जो इन्सुलेशन या शीतलन के लिए तरल (तेल) का उपयोग किए बिना विद्युत चुम्बकीय प्रेरण द्वारा ऊर्जा स्थानांतरित करता है। इसके बजाय, इसके कोर और वाइंडिंग्स को एपॉक्सी या पॉलिएस्टर राल जैसी ठोस इन्सुलेट सामग्री में समाहित किया जाता है, और गर्मी प्राकृतिक या मजबूर वायु परिसंचरण द्वारा नष्ट हो जाती है।

यह डिज़ाइन तेल रिसाव और आग के खतरे को पूरी तरह से समाप्त कर देता है, जिससे शुष्क प्रकार के ट्रांसफार्मर इनडोर प्रतिष्ठानों, घनी आबादी वाली इमारतों और पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों के लिए पसंदीदा विकल्प बन जाते हैं।

2. मुख्य लाभ और विशिष्ट अनुप्रयोग

फ़ायदा	स्पष्टीकरण
आग सुरक्षा	कोई ज्वलनशील तरल नहीं - आग का जोखिम काफी कम हो जाता है। खराबी की स्थिति में भी, सामग्री स्वयं बुझ जाती है।
पर्यावरण मित्रता	कोई तेल रिसाव नहीं, कोई मिट्टी या भूजल संदूषण नहीं। तेल रोकथाम गड्ढों की कोई आवश्यकता नहीं।
कम रखरखाव	कोई तेल परीक्षण, फ़िल्टरिंग या प्रतिस्थापन नहीं। नियमित कार्य मुख्य रूप से सफाई और दृश्य निरीक्षण है। 40% तक की रखरखाव लागत बचत की सूचना दी गई है।
लचीली स्थापना	कॉम्पैक्ट फ़ुटप्रिंट लोड केंद्रों (जैसे बेसमेंट, फर्श) के पास स्थापना की अनुमति देता है - केबल लागत और लाइन हानि को कम करता है।

सामान्य अनुप्रयोग:

अस्पताल, डेटा सेंटर, ऊंची इमारतें
औद्योगिक संयंत्र (रसायन, कपड़ा, खनन)
नवीकरणीय ऊर्जा प्रणालियाँ (तटीय पवन, सौर)
समुद्री और अपतटीय प्लेटफार्म (उपयुक्त बाड़ों के साथ)
ध्यान में रखने योग्य सीमाएँ:
तेल से भरे ट्रांसफार्मर की तुलना में अधिक प्रारंभिक लागत
कम गर्मी अपव्यय दक्षता - आम तौर पर मानक डिजाइनों में ~2,000 केवीए से नीचे की रेटिंग तक सीमित होती है
कुछ मामलों में थोड़ा अधिक श्रव्य शोर

3. दो मुख्य प्रकार: वीपीआई बनाम कास्ट कॉइल

प्रकार	प्रक्रिया	विशेषताएँ	के लिए सबसे उपयुक्त
वीपीआई (वैक्यूम दबाव संसेचन)	वाइंडिंग्स को वैक्यूम और दबाव के तहत वार्निश या राल के साथ लगाया जाता है, फिर ठीक किया जाता है।	लागत प्रभावी, अच्छी ढांकता हुआ ताकत, बहुमुखी डिजाइन।	मानक औद्योगिक और वाणिज्यिक भवन; सामान्य प्रयोजन इनडोर उपयोग।

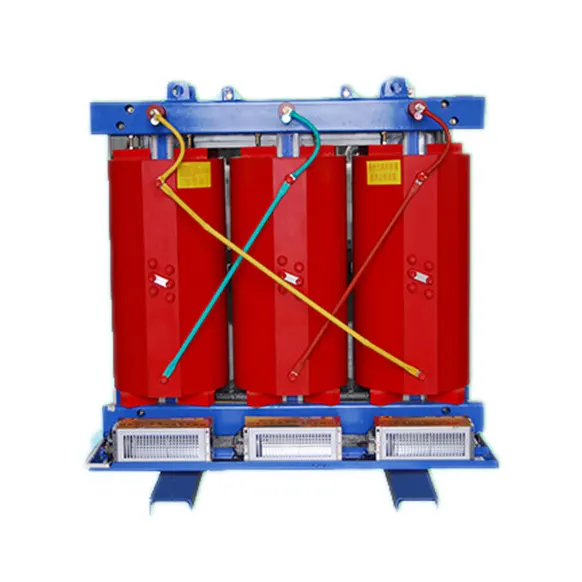

कास्ट कुंडल	वाइंडिंग्स को एक सांचे में एपॉक्सी राल में पूरी तरह से लपेटा जाता है, जिससे एक ठोस ब्लॉक बनता है।	नमी, धूल, नमक स्प्रे और रसायनों के खिलाफ उच्चतम सुरक्षा। उत्कृष्ट यांत्रिक शक्ति और शॉर्ट-सर्किट झेलने की क्षमता।	कठोर वातावरण: अपतटीय, सुरंगें, समुद्री जहाज, रासायनिक संयंत्र, इस्पात मिलें।

चयन टिप: यदि आपकी साइट में उच्च आर्द्रता, संक्षारक गैसें, या बार-बार धुलाई होती है, तो कास्ट कॉइल चुनें। स्वच्छ, शुष्क इनडोर वातावरण के लिए, वीपीआई सर्वोत्तम मूल्य प्रदान करता है।

4. मुख्य चयन पैरामीटर

ट्रांसफार्मर निर्दिष्ट करने से पहले इन्हें ठीक से प्राप्त कर लें।

पैरामीटर	इसका क्या मतलब है	प्रायोगिक उपकरण
रेटेड क्षमता (केवीए)	ट्रांसफार्मर अधिकतम स्पष्ट शक्ति प्रदान कर सकता है।	भविष्य में लोड वृद्धि के लिए 20‑25% मार्जिन जोड़ें। सामान्य आकार: 100, 250, 500, 1000, 2000 केवीए।
वोल्टेज रेटिंग	प्राथमिक (एचवी) और माध्यमिक (एलवी) वोल्टेज।	उपयोगिता और लोड आवश्यकताओं का मिलान करें (जैसे 10 केवी / 0.4 केवी)। वोल्टेज में उतार-चढ़ाव के लिए टैप-चेंजर रेंज की जाँच करें।
इन्सुलेशन वर्ग	अधिकतम स्वीकार्य तापमान वृद्धि को परिभाषित करता है।	कक्षा एफ (155 डिग्री सेल्सियस) और कक्षा एच (180 डिग्री सेल्सियस) सबसे आम हैं। उच्च परिवेश तापमान या बार-बार ओवरलोड के लिए क्लास एच का उपयोग करें।
प्रवेश सुरक्षा (आईपी)	धूल और पानी प्रतिरोध.	IP20- मानक इनडोर। IP23 या उच्चतर - बाहरी, अर्ध-आउटडोर, या टपकते पानी/हल्के स्प्रे वाले क्षेत्र।
ठंडा करने की विधि	एएन = स्व-ठंडी (प्राकृतिक वायु); एएफ = मजबूर हवा (पंखे)।	एएफ उत्पादन क्षमता में उल्लेखनीय वृद्धि करता है। सुनिश्चित करें कि हवा का सेवन/निकास कभी भी अवरुद्ध न हो।
प्रतिबाधा वोल्टेज (Z%)	शॉर्ट-सर्किट करंट और वोल्टेज विनियमन को प्रभावित करता है।	मानक मान सुरक्षा उपकरणों के साथ समन्वयित होते हैं। मिलान के लिए अपने सिस्टम डिज़ाइनर से परामर्श लें.

5. स्थापना एवं कमीशनिंग अनिवार्यताएँ

यदि स्थापना में लापरवाही बरती गई तो एक अच्छा ट्रांसफार्मर समय से पहले ही खराब हो सकता है। इन महत्वपूर्ण बिंदुओं का पालन करें.

स्थान एवं निकासी

सूखे, हवादार क्षेत्र में स्थापित करें - संक्षारक गैसों, टपकते पानी और बाढ़ के जोखिम से मुक्त।
वायु संचार के लिए बाड़े के चारों ओर कम से कम 12-18 इंच (30-45 सेमी) की दूरी बनाए रखें।

फाउंडेशन और माउंटिंग

एक समतल, कंपन-प्रतिरोधी आधार पर रखें जो पूरे वजन का समर्थन कर सके।
यदि फर्श पर प्रतिध्वनि संभव हो तो कंपनरोधी पैड का उपयोग करें।

विद्युत कनेक्शन - क्या करें

टर्मिनलों के लिए लचीले तांबे/एलू लिंक का उपयोग करें - यह यांत्रिक तनाव को झाड़ियों पर खींचने से रोकता है।
सभी बोल्ट किए गए कनेक्शनों को मैनुअल में निर्दिष्ट टॉर्क मान के अनुसार कस लें। अधिक कसने से धागे क्षतिग्रस्त हो सकते हैं; कम कसने से हॉट स्पॉट बनते हैं।
अर्थिंग: एनक्लोजर और न्यूट्रल पॉइंट दोनों को स्टेशन अर्थ ग्रिड से मजबूती से कनेक्ट करें।

प्री-कमीशनिंग जाँच

इन्सुलेशन प्रतिरोध परीक्षण: एक megohmmeter (500 V या 1000 V स्केल) का उपयोग करें। न्यूनतम स्वीकार्य मान: 2 MΩ प्रति kV रेटेड वोल्टेज। यदि कम है, तो ऊर्जा देने से पहले वाइंडिंग को सुखा लें।
सत्यापित करें कि सभी आंतरिक समाप्ति नेमप्लेट आरेख से मेल खाती हैं।
लाइव होने से पहले पंखे के संचालन और थर्मोस्टेट/थर्मिस्टर अलार्म का परीक्षण करें।

6. दैनिक संचालन एवं रखरखाव - वास्तविक कार्य

याद रखें: कम रखरखाव का मतलब कोई रखरखाव नहीं है। थोड़ी सी देखभाल 20-30 साल की सेवा जीवन की ओर ले जाती है।

सफ़ाई - #1 प्राथमिकता

धूल जमा होना ड्राई-टाइप ट्रांसफार्मर का सबसे बड़ा दुश्मन है। यह गर्मी को रोकता है, आंशिक निर्वहन को बढ़ावा देता है, और ढांकता हुआ ताकत को कम करता है।

वर्ष में कम से कम एक बार सफ़ाई करें - अधिक बार धूल भरे या औद्योगिक क्षेत्रों में।
गैर-धातु नोजल वाले वैक्यूम क्लीनर का उपयोग करें, या <25 पीएसआई (170 केपीए) पर सूखी संपीड़ित हवा का उपयोग करें - कभी भी उच्च दबाव का उपयोग न करें, जो इन्सुलेशन को नुकसान पहुंचा सकता है या धूल को और अधिक गहरा कर सकता है।

दृश्य और यांत्रिक निरीक्षण (प्रत्येक 6-12 महीने)

क्या जांचना है	किसकी तलाश है
कनेक्शन	रंग बदलना, काला पड़ना, या पिघलना - ज़्यादा गरम होने के संकेत।
वाइंडिंग और कोर	इन्सुलेशन सतहों पर दरारें, ट्रैकिंग के निशान, या धूल के पुल।
ध्वनि का स्तर	कोई भी असामान्य गुनगुनाहट या कर्कश ("तेज़") ढीले लेमिनेशन या आंशिक निर्वहन का संकेत दे सकता है।
पंखे एवं नियंत्रण	पंखे के ब्लेड साफ और स्वतंत्र रूप से घूमने योग्य; तापमान लोड के अनुरूप प्रदर्शित होता है।

इन्सुलेशन निगरानी

प्रत्येक वर्ष (या प्रमुख कार्य के बाद) इन्सुलेशन प्रतिरोध मान रिकॉर्ड करें।
पिछली रीडिंग से तुलना करें - लगातार नीचे की ओर रुझान एक चेतावनी संकेत है, भले ही पूर्ण मूल्य अभी भी न्यूनतम से ऊपर हो।

7. सामान्य दोष एवं व्यावहारिक उपाय

लक्षण	सबसे संभावित कारण	तुरंत कार्रवाई
अधिक तापमान अलार्म	धूल की रुकावट, पंखे की विफलता, या अधिभार	स्वच्छ वाइंडिंग्स; पंखे की मोटर की जाँच करें; भार कम करें या वेंटिलेशन में सुधार करें।
आंशिक निर्वहन शोर	नमी का प्रवेश या सतह संदूषण	सुखाएं (गर्म हवा का संचलन) और अच्छी तरह साफ करें।
ओवरकरंट पर ट्रिपिंग	बाहरी दोष या आंतरिक वाइंडिंग छोटी	अलग करना; वाइंडिंग प्रतिरोध और टर्न-अनुपात परीक्षण करें। निर्माता से परामर्श लें.
असंतुलित वोल्टेज	ढीला कनेक्शन या टैप परिवर्तक समस्या	सभी टर्मिनलों की जाँच करें; व्यायाम करें और टैप-चेंजर स्थिति को सत्यापित करें।

8. त्वरित संदर्भ - चयन जांच सूची

☐ लोड गणना + 20‑25% मार्जिन
☐ वोल्टेज रेटिंग सिस्टम से मेल खाती है
☐ इन्सुलेशन वर्ग - एफ या एच, परिवेश के आधार पर
☐ प्रकार - वीपीआई (स्वच्छ इनडोर) बनाम कास्ट कॉइल (कठोर)
☐ आईपी रेटिंग - आईपी20 (इनडोर) / आईपी23+ (आउटडोर/गीला)
☐ शीतलन - प्राकृतिक या पंखे की सहायता से
☐ निकासी, वेंटिलेशन और फर्श भार का सत्यापन किया गया
☐ अर्थिंग और टॉर्क मान प्रलेखित

A शुष्क प्रकार का ट्रांसफार्मरसुरक्षा, विश्वसनीयता और पर्यावरण अनुपालन में एक निवेश है। क्षेत्र में इसकी सफलता नेमप्लेट पर कम और तीन व्यावहारिक विकल्पों पर अधिक निर्भर करती है:

यथार्थवादी मार्जिन और पर्यावरण संरक्षण के साथ चयन करें।
सावधानी से स्थापित करें - अच्छे कनेक्शन और अच्छी हवा।
नियमित सफ़ाई और प्रवृत्ति-आधारित निगरानी बनाए रखें।

इन तीन चीजों को अच्छी तरह से करें, और आपका ड्राई-टाइप ट्रांसफार्मर दशकों की परेशानी-मुक्त सेवा प्रदान करेगा।
