कंसेंट्रिक केबल एमवी

एसएच केबल्स टाइप करें

टाइप SH केबल सिंगल कंडक्टर शील्डेड पावर केबल है। शील्ड का उद्देश्य (जैसा कि सभी मध्यम वोल्टेज केबलों के साथ होता है) केबल के भीतर संभावित विद्युत तनाव को दूर करना है। प्रकार एसएच केबल 100% इन्सुलेशन स्तर पर डिज़ाइन किए गए हैं और आमतौर पर वोल्टेज रेटिंग में निर्दिष्ट हैं:

• 5kV
• 15kV
• 25 केवी
• 35 केवी

टाइप-एमवी केबल्स

टाइप एमवी केबल्स को 2001 वोल्ट से 35,000 वोल्ट तक के सिंगल या मल्टी-कंडक्टर केबल के रूप में परिभाषित किया गया है। प्रकार MV केबल आमतौर पर या तो MV-90 या MV-105 के रूप में निर्दिष्ट किए जाते हैं, 90 या 105 डिग्री सेल्सियस (ºC) में अधिकतम कंडक्टर तापमान को निर्दिष्ट करते हैं।

टाइप एमवी केबल्स में वोल्टेज रेंज के साथ 100%, 133% और 173% के विशिष्ट इन्सुलेशन स्तर होते हैं:

• 5kV
• 8kV15kV
• 25 केवी
• 35 केवी

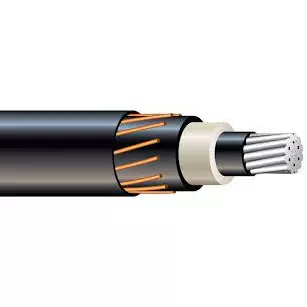

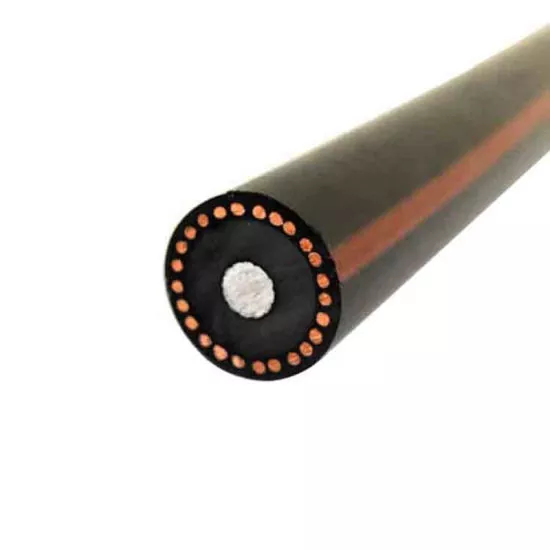

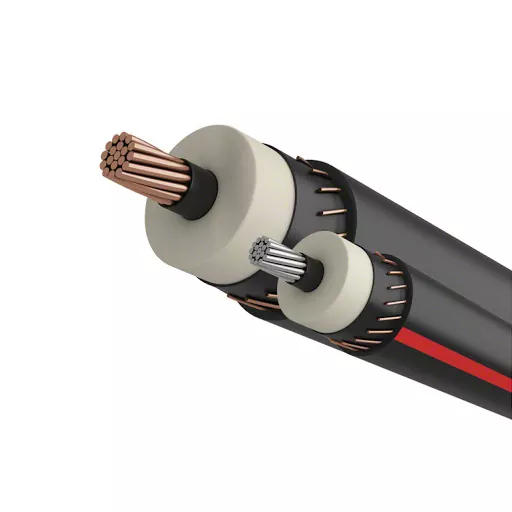

कंसेंट्रिक न्यूट्रल के साथ एमवी टाइप करें

टाइप एमवी / कंसेंट्रिक न्यूट्रल केबल मुख्य रूप से बिजली वितरण के लिए उपयोग किए जाते हैं। बिजली वितरण बिजली परिनियोजन का अंतिम चरण है जहां इसे ट्रांसमिशन सिस्टम से अंतिम उपकरण तक पहुंचाया जाता है। इन केबलों को असंतुलित 3-फेज लोड से जुड़े फॉल्ट करंट और/या करंट को संभालने के लिए विकसित किया गया है। प्राइमरी कंडक्टर्स और सॉलिड कंसेंट्रिक न्यूट्रल तारों पर मोटे स्ट्रैंडिंग के कारण, कंसेंट्रिक न्यूट्रल मीडियम वोल्टेज केबल्स का निर्माण आमतौर पर उन्हें कठोर और मोड़ने में मुश्किल बनाता है।

टीपीसी वायर एंड केबल कार्पोरेशन के बीच समानताएं टाइप एसएच/एमवी केबल

• एकल कंडक्टर
• 8kV विकल्प के साथ 5, 15 kV (टाइप SH 25, 35 kV में उपलब्ध)
• FT4/IEEE फ्लेम रेटिंग
• अत्यधिक लचीलापन

दया कंसेंट्रिक केबल एमवी विवरण

दया कंसेंट्रिक केबल एमवी काम करने की स्थिति

प्रकार SH/MV केबलों के बीच अंतर

डिज़ाइन मानक: टाइप SH और MV केबलों के बीच इंगित करने के लिए कई अंतर हैं जैसे उत्पाद डिज़ाइन मानकों का उपयोग किया जाता है। टाइप SH केबल ICEA S-75-381/NEMA WC-58 द्वारा नियंत्रित होते हैं। हमारे प्रकार एमवी केबल को यूएल मानक 1072 के लिए डिज़ाइन किया गया है।

स्थापना: जबकि हमारा टाइप एसएच केबल अस्थायी बिजली अनुप्रयोगों जैसे कि मोबाइल सबस्टेशन उपकरण पर है, हमारे टाइप एमवी केबल को एनईसी द्वारा स्थायी प्रतिष्ठानों में उपयोग के लिए मान्यता प्राप्त है। इसके अलावा, यह आम तौर पर प्रत्यक्ष दफन, सूरज की रोशनी प्रतिरोधी और सीटी उपयोग के लिए अतिरिक्त रेटिंग प्रदान करता है।

डिज़ाइन रेटिंग: टाइप SH केबल 100% इन्सुलेशन स्तर पर बनाए जाते हैं, जबकि टाइप MV केबल आमतौर पर उपलब्ध होते हैं

100% और 133% इन्सुलेशन स्तरों में। टाइप SH केबल में 90ºC अधिकतम कंडक्टर तापमान रेटिंग होती है, जबकि टाइप MV केबल 90ºC की अधिकतम कंडक्टर तापमान रेटिंग ले सकते हैं यदि वे टाइप MV-90 या 105ºC हैं यदि वे टाइप MV-105 हैं।

विशेष विवरण:

आकार (एडब्ल्यूजी या केसीएम): 636.0

स्ट्रैंडिंग (AL/STL): 26/7

व्यास इंच: एल्यूमीनियम: 0.1564

व्यास इंच: स्टील: 0.1216

व्यास इंच: स्टील कोर: 0.3648

व्यास इंच: केबल आयुध डिपो: 0.990

वज़न lb/1000FT: एल्युमीनियम: 499.

वज़न lb/1000FT: स्टील: 276.2

वज़न lb/1000FT: कुल: 874.1

सामग्री%: एल्यूमिनियम: 68.53

सामग्री%: स्टील: 31.47

रेट ब्रेकिंग स्ट्रेंथ (एलबीएस।): 25,200

OHMS/1000ft: DC at 20ºC: 0.0267

ओएचएमएस/1000 फीट: 75 डिग्री सेल्सियस पर एसी: 0.033

एम्पेसिटी: 789 एम्प्स

पैकिंग:

--100m/Coil श्रिंकिंग फिल्म रैप के साथ, 6 Coils प्रति बाहरी कार्टन।

- 100 मीटर / स्पूल, स्पूल पेपर, प्लास्टिक या एबीएस हो सकता है, फिर 3-4 स्पूल प्रति कार्टन,

--200m या 250m प्रति ड्रम, दो ड्रम प्रति गत्ते का डिब्बा,

--305m/लकड़ी के ड्रम, एक ड्रम प्रति बाहरी गत्ते का डिब्बा या फूस लोड हो रहा है,

--500m/लकड़ी के ड्रम, एक ड्रम प्रति बाहरी गत्ते का डिब्बा या फूस लोड हो रहा है,

--1000m या 3000m लकड़ी के ड्रम, फिर फूस लोड हो रहा है।

* हम भी ग्राहकों के अनुरोध के अनुसार अनुकूलित OEM पैकिंग की पेशकश कर सकते हैं।

वितरण:

पोर्ट: टियांजिन, या अन्य बंदरगाह आपकी आवश्यकताओं के अनुसार।

समुद्र माल: एफओबी/सी एंड एफ/सीआईएफ उद्धरण सभी उपलब्ध हैं।

* अफ्रीका के देशों, मध्य पूर्व के देशों जैसे कुछ देशों के लिए, स्थानीय शिपिंग एजेंसी से प्राप्त होने वाले ग्राहकों की तुलना में हमारा समुद्री भाड़ा उद्धरण बहुत सस्ता है।

दया कंसेंट्रिक केबल एमवी पैरामीटर (विशिष्टता)

दया कंसेंट्रिक केबल एमवी सर्विस

पूर्व बिक्री

हम आपकी आवश्यकताओं के अनुरूप तकनीकी सहायता और संपूर्ण विद्युत वितरण समाधान प्रदान करते हैं। यदि आपके द्वारा प्रदान किए गए डिज़ाइन चित्र अव्यावहारिक माने जाते हैं, तो हम योजना का अनुकूलन करेंगे और इसे कैबिनेट के आयामों, उपकरणों के स्थान आदि के साथ समायोजित करेंगे। हम आपकी आवश्यकताओं को पूरा करने के लिए उत्पादों के कॉन्फ़िगरेशन को भी अनुकूलित करेंगे।

बिक्री के बाद

यदि कोई समस्या आती है, तो हम पहले फोन या ईमेल द्वारा सहायता प्रदान करेंगे। यदि आवश्यक हो तो हम एक दूरस्थ डिबग करेंगे। इसके अलावा, हमारे उत्पाद समस्या निवारण मैनुअल के साथ संदर्भ के लिए आते हैं जब गलती खोजने और समस्याओं को स्वयं हल करने का प्रयास करते हैं। अधिकांश समस्याओं को उपर्युक्त विधियों द्वारा हल किया जा सकता है। आंतरिक कार्यप्रणाली की बेहतर समझ प्राप्त करने के लिए हम आपके उपकरण के बारे में विस्तृत जानकारी प्राप्त करने के लिए हर साल जांच करेंगे।

हमारा ग्राहक सेवा वादा

1. समस्या रिपोर्ट या मरम्मत अनुरोध प्राप्त करने के बाद हम समस्या का शीघ्र समाधान करेंगे।

2. फिर हम विस्तार से विफलता का कारण बताते हैं और बाजार मूल्य निर्धारण के अनुसार शुल्क लिया जाएगा।

3. यदि हम निरीक्षण के लिए कोई भाग वापस लेते हैं, तो हम उन पर नाजुक नोटिस स्टिकर लगाएंगे या भागों की सुरक्षा बनाए रखने के लिए उनकी क्रम संख्या लिख ​​देंगे।

4. यदि आपकी शिकायत वैध मानी जाती है, तो हम आपको साइट पर मरम्मत शुल्क वापस कर देंगे।

दया कंसेंट्रिक केबल एमवी एफएक्यू

1.Q: क्या आप निर्माता या व्यापारी हैं?

ए: हम सभी कंपनी के मुख्य व्यवसाय कम वोल्टेज स्विचगियर, बिजली वितरण कैबिनेट, विस्फोट प्रूफ कैबिनेट डिजाइन, उत्पादन और सिस्टम प्रोग्रामिंग हैं।

2.Q: OEM / ODM का समर्थन करना है या नहीं? क्या आप हमारे आकार के अनुसार उपकरण डिजाइन कर सकते हैं?

एक: बेशक, हम ग्राहकों की आवश्यकताओं के अनुसार किसी भी उत्पाद को अनुकूलित कर सकते हैं, और हम डिजाइन समाधान और समाधान प्रदान कर सकते हैं।

3.Q: मैं किसी और के बजाय आपसे क्यों खरीदूं?

ए: सबसे पहले, हम सभी ग्राहकों को आईटी सलाहकारों और सेवा टीमों से मिलकर बहुत ही पेशेवर सहायता प्रदान कर सकते हैं। दूसरा, हमारे मुख्य इंजीनियरों के पास बिजली वितरण उपकरण विकास में 20 से अधिक वर्षों का अनुभव है।

4. क्यू: प्रसव के समय के बारे में क्या?

ए: आम तौर पर, हमारे वितरण का समय लगभग 7-15 दिन होता है। जबकि, यह ग्राहकों की आवश्यकता और पर निर्भर करता है

उत्पादों की मात्रा।

5.Q: शिपमेंट के बारे में क्या?

ए: हम डीएचएल, फेडेक्स, यूपीएस इत्यादि द्वारा शिपमेंट की व्यवस्था कर सकते हैं। बेशक, ग्राहक अपने स्वयं के फ्रेट फॉरवर्डर्स का भी उपयोग कर सकते हैं।

6.Q: भुगतान की शर्तों के बारे में कैसे?

A:समर्थित T/TãPaypalãApple PayãGoogle PayãWestern Union, आदि। बेशक हम इस पर चर्चा कर सकते हैं।
