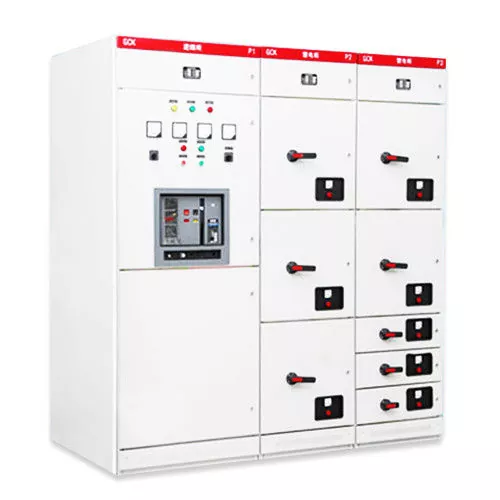

जीसीएस एलवी स्विचगियर

दया जीसीएस एलवी स्विचगियर विवरण

दया जीसीएस एलवी स्विचगियर काम करने की स्थिति

ऊंचाई: ≤ 2000 मी.

तापमान सीमा: -5 डिग्री सेल्सियस से +40 डिग्री सेल्सियस, और 24 घंटों के भीतर औसत तापमान +35 डिग्री सेल्सियस से अधिक नहीं होना चाहिए।

सापेक्ष आर्द्रता +40 डिग्री सेल्सियस पर 50% से अधिक नहीं होनी चाहिए, और कम तापमान (+20 डिग्री सेल्सियस पर 90%) पर उच्च सापेक्ष आर्द्रता की अनुमति है। और हवा साफ होनी चाहिए.

कार्यस्थल आग, विस्फोट, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन से मुक्त होना चाहिए।

ग्रेडिएंट: ≤ 5°, लंबवत स्थापना।

परिवहन और भंडारण की तापमान सीमा: -25 डिग्री सेल्सियस से +55 डिग्री सेल्सियस, और तापमान कम समय में (24 घंटों के भीतर) +70 डिग्री सेल्सियस तक हो सकता है।

दया जीसीएस एलवी स्विचगियर पैरामीटर (विनिर्देश)

जीसीएस एलवी स्विचगियर बिजली उत्पादन और आपूर्ति प्रणालियों के लिए तैयार किया गया है जो 50 हर्ट्ज की तीन-चरण एसी आवृत्ति पर काम करता है, जिसमें 400V (या 690V) का मानक ऑपरेटिंग वोल्टेज और रेटेड करंट 4000A से अधिक नहीं होता है। यह बिजली पारेषण, वितरण, केंद्रीकृत मोटर नियंत्रण और कैपेसिटर क्षतिपूर्ति जैसे महत्वपूर्ण उद्देश्यों को पूरा करता है। बिजली संयंत्रों, पेट्रोलियम उद्योग, रासायनिक संयंत्रों, धातुकर्म कारखानों, कपड़ा मिलों, ऊंची इमारतों और विभिन्न अन्य सुविधाओं में व्यापक रूप से उपयोग किया जाने वाला यह उपकरण IEC60439-1, GB7251.1, और JB/T9661 जैसे अंतरराष्ट्रीय मानकों का पालन करता है।

कैबिनेट को एक नवीन विनिर्माण प्रक्रिया का उपयोग करके तैयार किया गया है, और प्रत्येक कार्यात्मक इकाई में एक मॉड्यूलर डिज़ाइन है। यह मॉड्यूलर दृष्टिकोण इकाइयों के संयोजन में लचीलापन और आसानी सुनिश्चित करता है, जिससे यह बाजार पर जीसीएस और एमएनएस प्रणालियों की सभी मौजूदा योजनाओं और कार्यक्षमताओं को दोहराने और उनसे आगे निकलने में सक्षम होता है।

कैबिनेट का आकार (मिमी)

दया जीसीएस एलवी स्विचगियर प्रसंस्करण विशेषताएँ

1. कैबिनेट डिजाइन: ऑपरेटरों के सामने आने वाले सभी तेज, समकोण किनारों को कर्मियों को खरोंचने या घायल करने के किसी भी जोखिम को खत्म करने के लिए आर कोणों के साथ परिष्कृत किया गया है। उन्नत बसबार फ्रेम बसबारों की सरल स्थापना की सुविधा प्रदान करता है और साथ ही सौंदर्यपूर्ण अपील भी प्रदान करता है। कवर के ऊपर वेंटिलेशन ग्रिड में एक एंटी-ड्रिप तंत्र है, और शीर्ष कवर का खुला डिज़ाइन उपयोगकर्ताओं को साइट पर क्षैतिज बसबारों को आसानी से रखने की अनुमति देता है।

2. दराज निर्माण: दराज में एक डबल-फोल्डिंग पोजिशनिंग ग्रूव रिवेट रिवेटिंग प्रक्रिया शामिल है, जिससे यह सुनिश्चित होता है कि सभी हिस्से एक ही ऑपरेशन में सटीक रूप से ढाले गए हैं। यह 100% दराज विनिमेयता की गारंटी देता है। इसके अतिरिक्त, डबल-फोल्डिंग और रिवेट तकनीक शीट की गड़गड़ाहट और सेल्फ-टैपिंग स्क्रू टिप चोटों जैसी समस्याओं को खत्म करती है।

3. कनेक्टर: ड्रॉअर की इनकमिंग और आउटगोइंग लाइनों के लिए अभिनव कनेक्टर फ़ंक्शन बोर्ड और मेटल चैनल के साथ सीधे एकीकरण को सक्षम करते हैं, जिसके लिए किसी अतिरिक्त संशोधन की आवश्यकता नहीं होती है। सेकेंडरी कनेक्टर कनेक्टिविटी में आसानी प्रदान करता है और एक आकर्षक वायरिंग सेटअप सुनिश्चित करता है।

4. लंबवत चैनल लचीलापन: उपयोगकर्ता आधे कार्यात्मक बोर्ड या लोहे के आयताकार चैनल के बीच चयन कर सकते हैं, दोनों को सहज विनिमेयता के लिए डिज़ाइन किया गया है।
