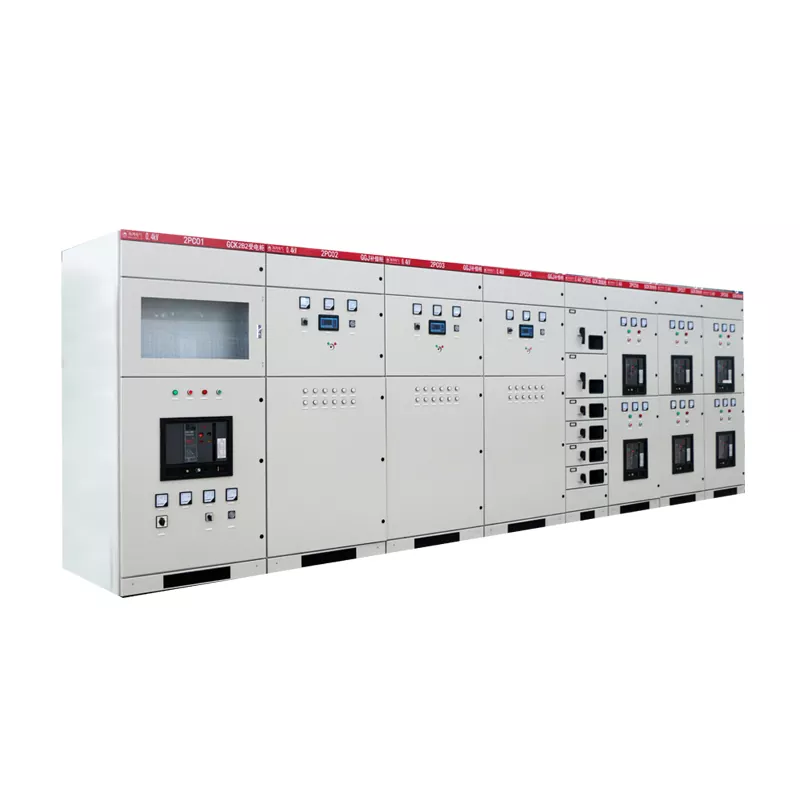

जीजीडी टाइप लो वोल्टेज फिक्स्ड स्विचगियर

DAYA GGD टाइप लो वोल्टेज फिक्स्ड स्विचगियर विवरण

DAYA GGD टाइप लो वोल्टेज फिक्स्ड स्विचगियर विशेषताएँ

1. जीजीडी एसी एलवी फिक्स्ड-टाइप स्विचगियर में एक बहुमुखी कैबिनेट डिजाइन है, जो चयनात्मक वेल्डिंग के साथ 8एमएफ कोल्ड-रोल्ड स्टील बार से तैयार किया गया है, जो समर्पित बार स्टील निर्माण के माध्यम से सटीकता और गुणवत्ता सुनिश्चित करता है। इसके मॉड्यूलर घटक 20-मॉड्यूल माउंटिंग होल सिस्टम का पालन करते हैं, जो उच्च बहुमुखी प्रतिभा और अनुकूलता को बढ़ावा देते हैं।

2. ऑपरेशन के दौरान गर्मी अपव्यय को कुशलतापूर्वक प्रबंधित करने के लिए, कैबिनेट की ऊपरी और निचली सतहों के दोनों सिरों पर रणनीतिक रूप से कई हीट रिजेक्शन स्लॉट लगाए जाते हैं।

3. आधुनिक औद्योगिक सौंदर्यशास्त्र से प्रेरणा लेते हुए, कैबिनेट की रूपरेखा और घटक आयामों को सुनहरे अनुपात सिद्धांत का उपयोग करके सावधानीपूर्वक डिजाइन किया गया है, जो एक चिकना और परिष्कृत स्वरूप प्रदान करता है।

4. कैबिनेट दरवाजा ढांचे के साथ निर्बाध एकीकरण के लिए एक धुरी-काज डिजाइन का दावा करता है, जो सहज स्थापना और जुदा करने की सुविधा प्रदान करता है। दरवाजे के किनारे को एक टिकाऊ रबर पट्टी के साथ पंक्तिबद्ध किया गया है, और एक संपीड़ित भराव रॉड कुशन बंद होने पर प्रभाव डालता है, दरवाजे के स्थायित्व को बढ़ाता है और सुरक्षा स्तरों को उन्नत करता है।

5. बेहतर विद्युत सुरक्षा के लिए, विद्युत घटकों से युक्त मीटर डोर असेंबली को लचीली मल्टी-स्ट्रैंड कॉपर वायरिंग के माध्यम से ढांचे से जोड़ा जाता है। आंतरिक माउंटिंग प्लेटों को घुमावदार स्क्रू से सुरक्षित किया जाता है, जो पूरे कैबिनेट में एक व्यापक ग्राउंडिंग सर्किट को पूरा करता है।

6. कैबिनेट का शीर्ष कवर मुख्य बसबार असेंबली और साइट पर समायोजन के लिए हटाने योग्य है, जो स्थापना के दौरान सुविधा प्रदान करता है। इसके अतिरिक्त, उत्थापन और परिवहन की सुविधा के लिए चार उठाने वाली आंखें कैबिनेट के कोनों पर स्थित हैं।

7. बाहरी प्रवेश से सुरक्षा के लिए कैबिनेट को IP30 पर रेट किया गया है, जो IP20 से IP40 तक की लचीली रेंज की पेशकश करता है, जिससे उपयोगकर्ता अपनी विशिष्ट पर्यावरणीय आवश्यकताओं के आधार पर सबसे उपयुक्त स्तर का चयन कर सकते हैं।

सामान्य ऑपरेटिंग वातावरण के लिए DAYA GGD टाइप लो वोल्टेज फिक्स्ड स्विचगियर शर्तें:

1. परिवेशी वायु तापमान: -5~+40 और औसत तापमान 24 घंटों में +35 से अधिक नहीं होना चाहिए।

2. घर के अंदर स्थापित करें और उपयोग करें। ऑपरेशन स्थल के लिए समुद्र तल से ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए।

3. अधिकतम तापमान +40 पर सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए। कम तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति है। पूर्व। +20 पर 90%। लेकिन तापमान में बदलाव को देखते हुए, यह संभव है कि मध्यम ओस आकस्मिक रूप से उत्पन्न होगी।

4. इंस्टालेशन ग्रेडिएंट 5 से अधिक नहीं।

5. उन स्थानों पर स्थापित करें जहां भयंकर कंपन और झटका न हो और जो विद्युत घटकों को नष्ट करने के लिए अपर्याप्त हों। 6. किसी भी विशिष्ट आवश्यकता के लिए कारख़ाना से परामर्श लें।
