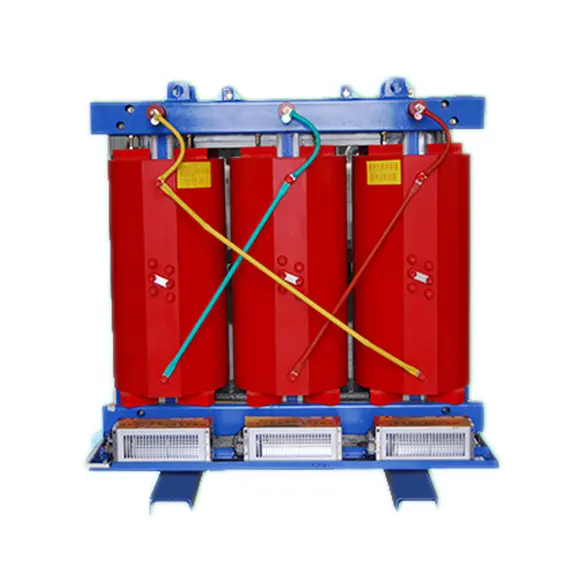

इंडोर ड्राई टाइप ट्रांसफार्मर

दया इंडोर ड्राई टाइप ट्रांसफार्मर विवरण

ड्राई-टाइप ट्रांसफॉर्मर इनडोर और आउटडोर अनुप्रयोगों के लिए उपयुक्त कहीं भी सुरक्षित और भरोसेमंद शक्ति महत्वपूर्ण हैं। वाइंडिंग्स में कूलिंग डक्ट्स गर्मी को हवा में फैलाने की अनुमति देते हैं। शुष्क प्रकार व्यावसायिक भवनों और प्रकाश निर्माण सुविधाओं के लिए लगभग सभी परिवेशी परिस्थितियों में घर के अंदर काम कर सकते हैं।

सामान्य परिस्थितियों में, मानक रेटिंग शुष्क-प्रकार के वितरण ट्रांसफार्मर को 1000 मीटर (3300 फीट) से कम की ऊंचाई पर स्थापित किया जा सकता है, परिवेश के तापमान के साथ जो दैनिक औसत के रूप में 30 डिग्री सेल्सियस या किसी भी समय 40 डिग्री सेल्सियस से अधिक नहीं होता है। और जो â20 °C से कम नहीं होता है।

बाहरी अनुप्रयोगों में उपयोग किए जाने पर गैर-हवादार सूखे प्रकार के ट्रांसफार्मर को मौसम प्रतिरोधी बाड़े के साथ प्रदान किया जाना चाहिए। सुविधा प्रबंधन टीमों को परिवेश के तापमान और ऊंचाई पर भी विचार करना चाहिए।

डेया इंडोर ड्राई टाइप ट्रांसफार्मर विशेषताएँ

शुष्क प्रकार के ट्रांसफार्मर इन्सुलेशन के तीन सामान्य वर्गों में उपलब्ध हैं। इन्सुलेशन की मुख्य विशेषताएं ढांकता हुआ ताकत प्रदान करना और कुछ तापीय सीमाओं का सामना करने में सक्षम होना है। इन्सुलेशन वर्ग हैं:

• 220 डिग्री सेल्सियस (कक्षा आर)।
• 180 डिग्री सेल्सियस (कक्षा एच),
• 155 डिग्री सेल्सियस (कक्षा एफ)।
• 130 डिग्री सेल्सियस (कक्षा बी)।
• 105 डिग्री सेल्सियस (कक्षा ए)।

तापमान वृद्धि रेटिंग परिवेश पर पूर्ण भार वृद्धि पर आधारित होती है (आमतौर पर परिवेश से ऊपर 40 डिग्री सेल्सियस और 150 डिग्री सेल्सियस (केवल कक्षा एच इन्सुलेशन के साथ उपलब्ध), 115 डिग्री सेल्सियस (श्रेणी एच और कक्षा एफ इन्सुलेशन के साथ उपलब्ध) और 80 डिग्री सेल्सियस (कक्षा एच, एफ और बी इन्सुलेशन के साथ उपलब्ध)। प्रत्येक वर्ग के लिए 30 डिग्री सेल्सियस वाइंडिंग हॉट स्पॉट भत्ता प्रदान किया जाता है। कम तापमान वृद्धि ट्रांसफार्मर अधिक कुशल होते हैं, विशेष रूप से 50% और अधिक की लोडिंग पर। 115 के लिए पूर्ण भार नुकसान °C ट्रांसफॉर्मर लगभग 30% कम हैं जो कि 150 ° C ट्रांसफॉर्मर हैं। और 80 ° C ट्रांसफॉर्मर में नुकसान होता है जो 115 ° C ट्रांसफॉर्मर से लगभग 15% कम और 150 ° C ट्रांसफॉर्मर से 40% कम होता है। 150 ° के लिए पूर्ण लोड नुकसान सी ट्रांसफॉर्मर लगभग 4% से 5% से 30 केवीए और 500 केवीए और बड़े के लिए 2% से छोटे होते हैं। जब 65% या अधिक पूर्ण लोड पर लगातार संचालित किया जाता है, तो 115 डिग्री सेल्सियस ट्रांसफॉर्मर 150 डिग्री सेल्सियस से अधिक के लिए भुगतान करेगा 2 साल या उससे कम में ट्रांसफॉर्मर (1 साल। अगर पूरे लोड के 90% पर संचालित होता है)। 80 डिग्री सेल्सियस ट्रांसफॉर्मर को 2 साल के पेबैक के लिए 75% या अधिक पूर्ण लोड पर ऑपरेशन की आवश्यकता होती है, और पेबैक के लिए 100% लोड पर 150 डिग्री सेल्सियस ट्रांसफार्मर पर 1 वर्ष। यदि 80% या अधिक पूर्ण भार पर लगातार संचालित किया जाता है, तो 80°C ट्रांसफॉर्मर का 115°C ट्रांसफॉर्मर पर 2 साल या उससे कम समय में भुगतान होगा। आपको ध्यान देना चाहिए कि पूर्ण लोड के 50% से कम लोड होने पर, अनिवार्य रूप से 115°C या 80°C ट्रांसफॉर्मर के लिए 150°C ट्रांसफॉर्मर पर कोई पेबैक नहीं होता है, साथ ही 40% से कम लोड होने पर कम तापमान वृद्धि ट्रांसफॉर्मर कम हो जाते हैं कुशल है कि 150 डिग्री सेल्सियस ट्रांसफार्मर। इस प्रकार, न केवल कोई भुगतान नहीं है, बल्कि वार्षिक परिचालन लागत भी अधिक है।

सामान्य ऑपरेटिंग वातावरण के लिए DAYA इंडोर ड्राई टाइप ट्रांसफार्मर की स्थिति:

1. परिवेशी वायु तापमान: -5~+40 और औसत तापमान 24 घंटों में +35 से अधिक नहीं होना चाहिए।

2. घर के अंदर स्थापित करें और उपयोग करें। संचालन स्थल के लिए समुद्र तल से ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए।

3. अधिकतम तापमान +40 पर सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए। कम तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति है। पूर्व। +20 पर 90%। लेकिन तापमान में बदलाव को देखते हुए संभव है कि मध्यम ओस आकस्मिक रूप से उत्पादन करे।

4. स्थापना ढाल 5 से अधिक नहीं।

5. बिना भयंकर कंपन और झटके वाले स्थानों पर स्थापित करें और विद्युत घटकों को नष्ट करने के लिए अपर्याप्त साइटें।

6. कोई विशिष्ट आवश्यकता, कारख़ाना के साथ परामर्श करें।
