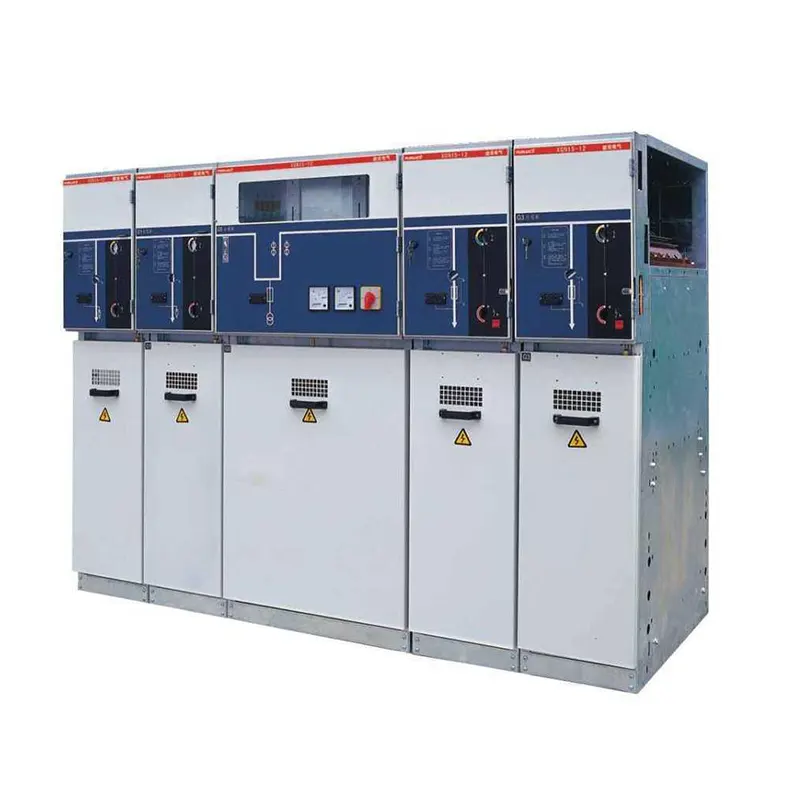

धातु-संलग्न रिंग मुख्य इकाई

रिंग मेन यूनिट एक धातु-संलग्न विद्युत उपकरण है। "रिंग" शब्द इस तथ्य को संदर्भित करता है कि प्रत्येक स्विचगियर कैबिनेट एक रिंग के भीतर लाइन पावर को संचारित करने में सक्षम है। इसे या तो बाएं या दाएं विद्युत अंत से आपूर्ति की जा सकती है। यदि बाएं विद्युत अंत विफल हो जाता है, तो दाएं विद्युत अंत अभी भी ठीक से काम करेगा, यह सुनिश्चित करना कि स्विचगियर ठीक से संचालित होता है। यह न केवल उपकरणों को बनाए रखने का एक तरीका है, बल्कि उत्पादकता भी सुनिश्चित करता है।

एक व्यक्तिधातु-संलग्न रिंग मुख्य इकाइयों का उपयोग 40.5kV पावर सिस्टम में लोड धाराओं को जोड़ने और डिस्कनेक्ट करने के लिए किया जाता है, बिजली प्रणालियों और वितरण लाइनों को नियंत्रित करने और बचाने के लिए। रिंग नेटवर्क पावर सप्लाई और टर्मिनल पावर सप्लाई उपकरण के रूप में, स्विचगियर का उपयोग व्यापक रूप से सबस्टेशन, औद्योगिक और खनन उद्यमों, उच्च-वृद्धि वाली इमारतों, आवासीय पड़ोस, पूर्व-स्थापित सबस्टेशन और अन्य स्थानों में किया जाता है।

उत्पाद का मुख्य स्विच आमतौर पर लोड स्विच को अपनाता है, और यह ज्यादातर SF6 लोड स्विच है। ट्रांसफार्मर संरक्षण एलबीएस और फ्यूज संयोजनों के संयोजन को अपनाता है, जो कि वैक्यूम सर्किट ब्रेकर टाइप स्विचगियर की तुलना में अधिक लागत प्रभावी है, एक छोटे से क्षेत्र पर कब्जा कर लेता है, और स्थापित करना और विस्तार करना आसान है।

धातु-संलग्न रिंग मुख्य इकाई में सरल स्थापना, लंबी सेवा जीवन, जीवन के लिए रखरखाव-मुक्त, सुरक्षित और स्थिर संचालन के फायदे हैं। मानक SF6 लोड स्विच के अलावा, इसे डिस्कनेक्टिंग स्विच, वैक्यूम सर्किट ब्रेकर, ग्राउंडिंग स्विच और इतने पर भी सुसज्जित किया जा सकता है।

स्थिर संरचना

स्विचगियर में बस डिब्बे और एक सर्किट ब्रेकर डिब्बे होते हैं जो एसएफ 6 गैस के साथ सील किए गए हर्मेटिक रूप से दबाव होते हैं।

● वेल्डेड स्टेनलेस स्टील संलग्नक

● मॉड्यूलर डिजाइन

● दबाव राहत के लिए डक्ट

● बस कनेक्टर्स में प्लग द्वारा युग्मित पैनल

● सिस्टम में केबल कनेक्शन इनर कोन प्लग

उत्पाद सावधानियां:

1। परिवेशी वायु तापमान: -15 ℃ ~+40 ℃;

2। परिवेश आर्द्रता: यह सुनिश्चित करना आवश्यक है कि औसत दैनिक सापेक्ष आर्द्रता 95%से अधिक नहीं है, जबकि औसत मासिक सापेक्ष आर्द्रता 90%से अधिक नहीं है;

3। कैबिनेट स्थापना साइट की क्षैतिज ऊंचाई 3000 मीटर से कम या उसके बराबर होनी चाहिए;

4। भूकंपीय: भूकंपीय तीव्रता 8 डिग्री से अधिक नहीं है;

5। परिवेशी वायु: यह स्पष्ट रूप से संक्षारक या दहनशील गैसों, जल वाष्प, आदि द्वारा दूषित नहीं होना चाहिए; 6। स्पष्ट प्रदूषण;

6, धातु-संलग्न रिंग मुख्य इकाई को गंभीर गंदगी और लगातार हिंसक कंपन के बिना जगह में स्थापित किया जाना चाहिए, कठोर स्थिति गंभीरता डिजाइन को I स्तर की आवश्यकताओं को पूरा करना चाहिए।

7 、 यदि आपके पास उत्पाद की स्थापना की शर्तों के बारे में कोई प्रश्न हैं, तो आप व्यवहार्य समाधान प्रदान करने के लिए हमसे संपर्क कर सकते हैं।
