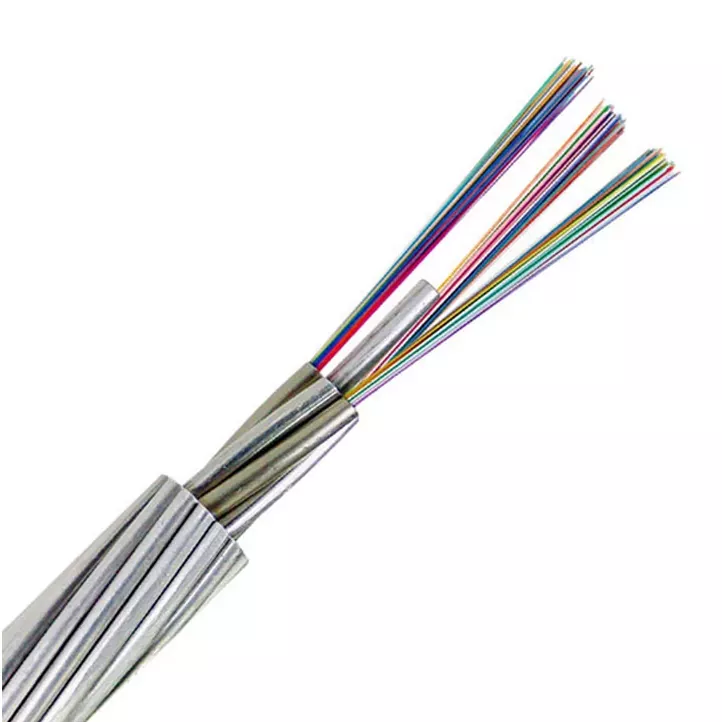

OPGW बेयर कंडक्टर केबल

विशेषताएँ:

समान व्यास वाले उत्पाद में फाइबर की संख्या 96 तक होती है

छोटा व्यास, कम वजन रेट्रोफिट प्रभाव को कम करता है

लेजर-वेल्डेड, हर्मेटिकली सीलबंद स्टेनलेस स्टील ट्यूब फाइबर के लिए यांत्रिक और थर्मल सुरक्षा प्रदान करते हैं

मोटी दीवार वाली एल्यूमीनियम पाइप क्रश प्रतिरोध प्रदान करती है और फॉल्ट करंट रेटिंग को बढ़ाती है

यांत्रिक और विद्युत गुणों को अनुकूलित करने के लिए चयनित बाहरी तार किस्में

स्प्लिसिंग तैयारी में आसानी के लिए फाइबर को 12 के बंडलों में बांटा गया है

अनुप्रयोग:

पारंपरिक ढाल तार के बदले पारेषण लाइनों पर विद्युत उपयोगिताओं द्वारा उपयोग के लिए

रेट्रोफिट अनुप्रयोगों के लिए जहां मौजूदा शील्ड वायर को OPGW से बदलने की आवश्यकता है

पारंपरिक ढाल तार के बदले नई पारेषण लाइनों के लिए

आवाज, वीडियो, डेटा संचरण

स्काडा नेटवर्क

डार्क फाइबर लीजिंग

उत्पाद वर्णन

AFL CentraCore ऑप्टिकल ग्राउंड वायर (OPGW) को इसके कॉम्पैक्ट आकार और केवल 12 मिमी से शुरू होने वाले व्यास में 96 फाइबर तक रखने की क्षमता के लिए पसंद किया जाता है। इसकी छोटी प्रोफ़ाइल आज के कई ओवरलोडेड ट्रांसमिशन टावरों पर व्यास और वजन की चिंताओं के लिए एक असाधारण समाधान प्रदान करती है जहां मौजूदा शील्ड तार को ओपीजीडब्ल्यू केबल से बदलने की आवश्यकता होती है। कठोर एल्यूमीनियम पाइप में सुरक्षित रूप से संरक्षित फाइबर-असर वाले स्टेनलेस स्टील ट्यूब के साथ, फिर एल्यूमीनियम क्लैड स्टील और / या मिश्र धातु के तारों की एक परत (ओं) के साथ कवर किया गया, यह संघनित डिज़ाइन केवल नंगे स्टेनलेस स्टील वाले उन विकल्पों की तुलना में अधिक मजबूत कॉन्फ़िगरेशन प्रदान करता है। ट्यूब तारों से ढकी हुई है।

ऑप्टिकल ग्राउंड वायर (OPGW) एक डुअल फंक्शनिंग केबल है। यह ऑप्टिकल फाइबर युक्त अतिरिक्त लाभ के साथ ओवरहेड ट्रांसमिशन लाइनों पर पारंपरिक स्थिर / शील्ड / अर्थ तारों को बदलने के लिए डिज़ाइन किया गया है जिसका उपयोग दूरसंचार उद्देश्यों के लिए किया जा सकता है। OPGW हवा और बर्फ जैसे पर्यावरणीय कारकों द्वारा ओवरहेड केबलों पर लगाए गए यांत्रिक तनावों को झेलने में सक्षम होना चाहिए। ओपीजीडब्ल्यू को केबल के अंदर संवेदनशील ऑप्टिकल फाइबर को नुकसान पहुंचाए बिना जमीन पर एक रास्ता प्रदान करके ट्रांसमिशन लाइन पर विद्युत दोषों को संभालने में भी सक्षम होना चाहिए।

AFL 1985 से ऑप्टिकल ग्राउंड वायर का निर्माण कर रहा है और हमारी स्थापना के बाद से सैकड़ों-हजारों किलोमीटर केबल की आपूर्ति कर चुका है। CentraCore OPGW को AFL द्वारा हमारे अन्य केबल डिज़ाइनों से विशेषज्ञता के एक 'मिश्रण' के रूप में विकसित किया गया था। यह हेक्साकोर ओपीजीडब्ल्यू परिवार में पाई जाने वाली एएफएल की स्टेनलेस स्टील ट्यूब तकनीक को लेता है और इसे एल्युमाकोर ओपीजीडब्ल्यू परिवार में उपयोग की जाने वाली एएफएल की एल्यूमीनियम पाइप ड्राइंग क्षमता के साथ जोड़ता है। एक फाइबर-असर वाली स्टेनलेस स्टील ट्यूब एक मोटी दीवार वाले एल्यूमीनियम पाइप में संलग्न होती है, जो एक प्रवाहकीय एल्यूमीनियम परत को जोड़ने के दौरान स्थापना और दीर्घकालिक प्रदर्शन के लिए आवश्यक स्थायित्व प्रदान करती है जो अन्यथा छोटे प्रोफ़ाइल डिज़ाइन की गलती की वर्तमान क्षमता को बढ़ाती है। तंतुओं को अलग-अलग बंडलों को दर्शाते हुए रंग-कोडित धागे के साथ 12 के बंडलों में बांटा गया है। मानक रंग अनुक्रम (नीला, नारंगी, हरा, भूरा, आदि) का उपयोग व्यक्तिगत तंतुओं के साथ-साथ बंडलों की पहचान करने वाले धागों के लिए किया जाता है।

CentraCore डिज़ाइन की एक और सकारात्मक विशेषता यह है कि फाइबर की संख्या भिन्न होने पर भी केबल और हार्डवेयर संगत रह सकते हैं। CentraCore परिवार उपयोगकर्ता को केबल के समग्र प्रोफ़ाइल या व्यास को प्रभावित किए बिना फाइबर की संख्या को 96 तक संशोधित करने की अनुमति देता है। चाहे जरूरत आज 48 फाइबर की हो और फिर कल 96 फाइबर की, CentraCore विकल्प का चयन करके, एक उपयोगिता यह सुनिश्चित कर सकती है कि उनके केबल व्यास और इस प्रकार संबद्ध अटैचमेंट हार्डवेयर कभी नहीं बदलेगा। जैसे, एक उपयोगिता विभिन्न फाइबर काउंट केबलों के लिए आवश्यक स्पेयर पार्ट्स की मात्रा को बहुत कम कर सकती है क्योंकि सभी केबल एक ही आकार के होते हैं।

दया ओपीजीडब्ल्यू बेयर कंडक्टर केबल विवरण

दया ओपीजीडब्ल्यू बेयर कंडक्टर केबल काम करने की स्थिति

विशेष विवरण:

आकार (एडब्ल्यूजी या केसीएम): 636.0

स्ट्रैंडिंग (AL/STL): 26/7

व्यास इंच: एल्यूमीनियम: 0.1564

व्यास इंच: स्टील: 0.1216

व्यास इंच: स्टील कोर: 0.3648

व्यास इंच: केबल आयुध डिपो: 0.990

वज़न lb/1000FT: एल्युमीनियम: 499.

वज़न lb/1000FT: स्टील: 276.2

वज़न lb/1000FT: कुल: 874.1

सामग्री%: एल्यूमिनियम: 68.53

सामग्री%: स्टील: 31.47

रेट ब्रेकिंग स्ट्रेंथ (एलबीएस।): 25,200

OHMS/1000ft: DC at 20ºC: 0.0267

ओएचएमएस/1000 फीट: 75 डिग्री सेल्सियस पर एसी: 0.033

एम्पेसिटी: 789 एम्प्स

पैकिंग:

--100m/Coil श्रिंकिंग फिल्म रैप के साथ, 6 Coils प्रति बाहरी कार्टन।

- 100 मीटर / स्पूल, स्पूल पेपर, प्लास्टिक या एबीएस हो सकता है, फिर 3-4 स्पूल प्रति कार्टन,

--200m या 250m प्रति ड्रम, दो ड्रम प्रति गत्ते का डिब्बा,

--305m/लकड़ी के ड्रम, एक ड्रम प्रति बाहरी गत्ते का डिब्बा या फूस लोड हो रहा है,

--500m/लकड़ी के ड्रम, एक ड्रम प्रति बाहरी गत्ते का डिब्बा या फूस लोड हो रहा है,

--1000m या 3000m लकड़ी के ड्रम, फिर फूस लोड हो रहा है।

* हम भी ग्राहकों के अनुरोध के अनुसार अनुकूलित OEM पैकिंग की पेशकश कर सकते हैं।

वितरण:

पोर्ट: टियांजिन, या अन्य बंदरगाह आपकी आवश्यकताओं के अनुसार।

समुद्र माल: एफओबी/सी एंड एफ/सीआईएफ उद्धरण सभी उपलब्ध हैं।

* अफ्रीका के देशों, मध्य पूर्व के देशों जैसे कुछ देशों के लिए, स्थानीय शिपिंग एजेंसी से प्राप्त होने वाले ग्राहकों की तुलना में हमारा समुद्री भाड़ा उद्धरण बहुत सस्ता है।

दया OPGW बेयर कंडक्टर केबल पैरामीटर (विशिष्टता)

दया ओपीजीडब्ल्यू बेयर कंडक्टर केबल सर्विस

पूर्व बिक्री

हम आपकी आवश्यकताओं के अनुरूप तकनीकी सहायता और संपूर्ण विद्युत वितरण समाधान प्रदान करते हैं। यदि आपके द्वारा प्रदान किए गए डिज़ाइन चित्र अव्यावहारिक माने जाते हैं, तो हम योजना का अनुकूलन करेंगे और इसे कैबिनेट के आयामों, उपकरणों के स्थान आदि के साथ समायोजित करेंगे। हम आपकी आवश्यकताओं को पूरा करने के लिए उत्पादों के कॉन्फ़िगरेशन को भी अनुकूलित करेंगे।

बिक्री के बाद

यदि कोई समस्या आती है, तो हम पहले फोन या ईमेल द्वारा सहायता प्रदान करेंगे। यदि आवश्यक हो तो हम एक दूरस्थ डिबग करेंगे। इसके अलावा, हमारे उत्पाद समस्या निवारण मैनुअल के साथ संदर्भ के लिए आते हैं जब गलती खोजने और समस्याओं को स्वयं हल करने का प्रयास करते हैं। अधिकांश समस्याओं को उपर्युक्त विधियों द्वारा हल किया जा सकता है। आंतरिक कार्यप्रणाली की बेहतर समझ प्राप्त करने के लिए हम आपके उपकरण के बारे में विस्तृत जानकारी प्राप्त करने के लिए हर साल जांच करेंगे।

हमारा ग्राहक सेवा वादा

1. समस्या रिपोर्ट या मरम्मत अनुरोध प्राप्त करने के बाद हम समस्या का शीघ्र समाधान करेंगे।

2. फिर हम विस्तार से विफलता का कारण बताते हैं और बाजार मूल्य निर्धारण के अनुसार शुल्क लिया जाएगा।

3. यदि हम निरीक्षण के लिए कोई भाग वापस लेते हैं, तो हम उन पर नाजुक नोटिस स्टिकर लगाएंगे या भागों की सुरक्षा बनाए रखने के लिए उनकी क्रम संख्या लिख ​​देंगे।

4. यदि आपकी शिकायत वैध मानी जाती है, तो हम आपको साइट पर मरम्मत शुल्क वापस कर देंगे।

दया Sf6 सर्किट ब्रेकर अक्सर पूछे जाने वाले प्रश्न

1.Q: क्या आप निर्माता या व्यापारी हैं?

ए: हम सभी कंपनी के मुख्य व्यवसाय कम वोल्टेज स्विचगियर, बिजली वितरण कैबिनेट, विस्फोट प्रूफ कैबिनेट डिजाइन, उत्पादन और सिस्टम प्रोग्रामिंग हैं।

2.Q: OEM / ODM का समर्थन करना है या नहीं? क्या आप हमारे आकार के अनुसार उपकरण डिजाइन कर सकते हैं?

एक: बेशक, हम ग्राहकों की आवश्यकताओं के अनुसार किसी भी उत्पाद को अनुकूलित कर सकते हैं, और हम डिजाइन समाधान और समाधान प्रदान कर सकते हैं।

3.Q: मैं किसी और के बजाय आपसे क्यों खरीदूं?

ए: सबसे पहले, हम सभी ग्राहकों को आईटी सलाहकारों और सेवा टीमों से मिलकर बहुत ही पेशेवर सहायता प्रदान कर सकते हैं। दूसरा, हमारे मुख्य इंजीनियरों के पास बिजली वितरण उपकरण विकास में 20 से अधिक वर्षों का अनुभव है।

4. क्यू: प्रसव के समय के बारे में क्या?

ए: आम तौर पर, हमारे वितरण का समय लगभग 7-15 दिन होता है। जबकि, यह ग्राहकों की आवश्यकता और पर निर्भर करता है

उत्पादों की मात्रा।

5.Q: शिपमेंट के बारे में क्या?

ए: हम डीएचएल, फेडेक्स, यूपीएस इत्यादि द्वारा शिपमेंट की व्यवस्था कर सकते हैं। बेशक, ग्राहक अपने स्वयं के फ्रेट फॉरवर्डर्स का भी उपयोग कर सकते हैं।

6.Q: भुगतान की शर्तों के बारे में कैसे?

A:समर्थित T/TãPaypalãApple PayãGoogle PayãWestern Union, आदि। बेशक हम इस पर चर्चा कर सकते हैं।
