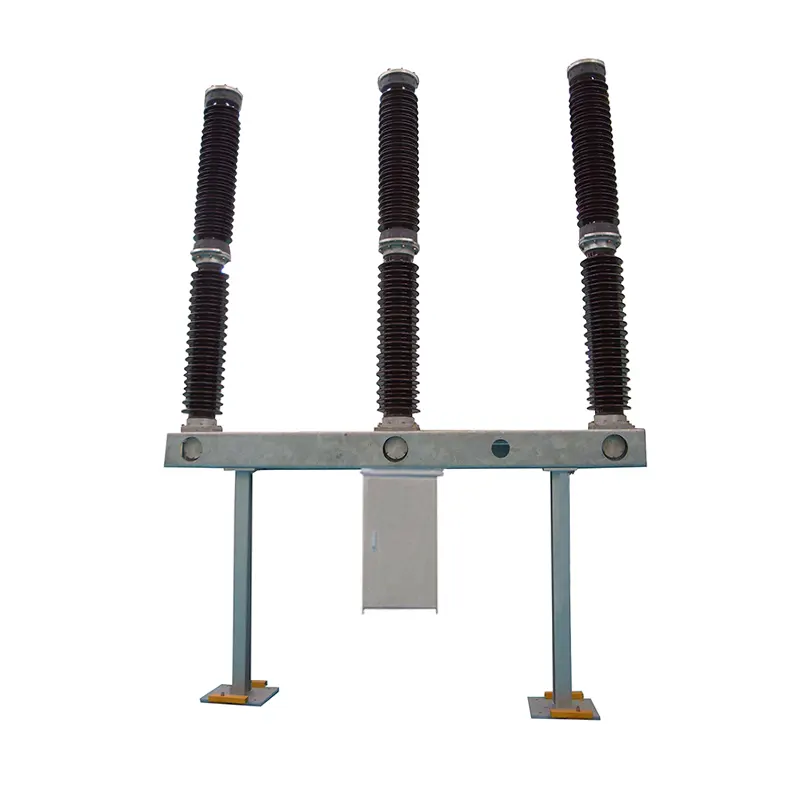

Sf6 आउटडोर सर्किट ब्रेकर

दया Sf6 आउटडोर सर्किट ब्रेकर विवरण

SF6 CBs का उपयोग 144 से 765 kV या उससे अधिक के सभी वोल्टेज के सबस्टेशनों में किया जाता है। 8000 ए तक निरंतर धाराएं, और 765 केवी पर 63 केए और 230 केवी पर 80 केए तक सममित इंटरप्टिंग रेटिंग। सल्फर हेक्साफ्लोराइड (SF6) सर्किट ब्रेकर की इंटरप्टर इकाई में एक कक्ष में संलग्न निश्चित और गतिमान संपर्क होते हैं।

उच्च वोल्टेज सर्किट ब्रेकरों के मामले में त्वरित चाप विलोपन गुणों का उपयोग किया जाता है जिसके लिए त्वरित पुनर्प्राप्ति के लिए कम समय की आवश्यकता होती है, वोल्टेज का निर्माण होता है। तेल या वायु सर्किट ब्रेकरों की तुलना में एसएफ 6 सर्किट ब्रेकरों में इस संबंध में अच्छे गुण हैं। तो 760 kV तक के हाई वोल्टेज में, SF 6 सर्किट ब्रेकर का उपयोग किया जाता है।

दया GCK लो वोल्टेज Sf6 आउटडोर सर्किट ब्रेकर काम करने की स्थिति

एक SF6 सर्किट ब्रेकर में, सल्फर हेक्साफ्लोराइड गैस का उपयोग चाप शमन माध्यम के रूप में किया जाता है।

सल्फर हेक्साफ्लोराइड गैस (SF6) एक इलेक्ट्रोनगेटिव गैस है और इसमें मुक्त इलेक्ट्रॉनों को अवशोषित करने की प्रबल प्रवृत्ति होती है। ब्रेकर के संपर्क एक उच्च दबाव प्रवाह सल्फर हेक्साफ्लोराइड (SF6) गैस में खोले जाते हैं और उनके बीच एक चाप मारा जाता है।

गैस चाप में प्रवाहकीय मुक्त इलेक्ट्रॉनों को पकड़कर अपेक्षाकृत स्थिर ऋणात्मक आयन बनाती है। चाप में इलेक्ट्रॉनों के संचालन का यह नुकसान चाप को बुझाने के लिए पर्याप्त इन्सुलेशन शक्ति बनाता है।

अन्य सर्किट ब्रेकर प्रकारों की तुलना में, SF6 सर्किट ब्रेकर उच्च शक्ति और उच्च वोल्टेज सेवा के लिए बहुत प्रभावी पाए गए हैं।

SF6 CBs का उपयोग 144 से 765 kV या उससे अधिक के सभी वोल्टेज के सबस्टेशनों में किया जाता है। 8000 ए तक निरंतर धाराएं, और 765 केवी पर 63 केए और 230 केवी पर 80 केए तक सममित इंटरप्टिंग रेटिंग।

दया Sf6 आउटडोर सर्किट ब्रेकर पैरामीटर (विशिष्टता)

कार्यालय की आपूर्ति और कागजी कार्रवाई को बड़े करीने से दूर रखना जहां आप उन्हें जल्दी से पा सकते हैं, कार्यालय फर्नीचर में स्मार्ट स्टोरेज समाधान के साथ आसान है। प्रोजेक्टर और प्रिंटर रखने के लिए डबल स्लाइडिंग डोर वाले ऑफिस स्टोरेज कैबिनेट में से चुनें, आपके सभी फाइल फोल्डर के लिए ड्रॉअर के सेट, डिस्प्ले पर किताबें और मैगजीन रखने के लिए शेल्विंग या आपकी जरूरतों को पूरा करने वाला कोई भी स्टोरेज कॉम्बिनेशन। चूंकि कार्यालय में रोजमर्रा के काम के लिए कार्यालय के फर्नीचर से बहुत अधिक मांग हो सकती है, गुणवत्ता और स्थायित्व के लिए सख्त मानकों को पूरा करने के लिए सभी भंडारण समाधानों का उच्चतम स्तर पर परीक्षण किया जाता है। इस कारण से, आईकेईए कई कार्यालय भंडारण अलमारियों और अन्य कार्यालय फर्नीचर में सभी मुख्य भागों पर सामग्री, कारीगरी और कार्य में दोषों के खिलाफ सीमित वारंटी प्रदान करता है। यह सीमित वारंटी लागू नियमों और शर्तों के अधीन है।

दया Sf6 आउटडोर सर्किट ब्रेकर प्रसंस्करण विशेषताएँ

• बाधा डालने वाले कक्ष की सादगी जिसे सहायक ब्रेकिंग कक्ष की आवश्यकता नहीं होती है;
• पफर तकनीक द्वारा प्रदान की गई स्वायत्तता
• इंटरप्टिंग चैंबर्स की कम संख्या के साथ, 63 kA तक उच्चतम प्रदर्शन प्राप्त करने की संभावना
• 2 से 2.5 चक्रों का लघु विराम समय
• उच्च विद्युत धीरज, बिना मरम्मत के कम से कम 25 साल के संचालन की अनुमति;
• संभव कॉम्पैक्ट समाधान जब गैस इंसुलेटेड स्विचगियर या हाइब्रिड स्विचगियर के लिए उपयोग किया जाता है
• स्विचिंग ओवर-वोल्टेज को कम करने के लिए इंटीग्रेटेड क्लोजिंग रेसिस्टर्स या सिंक्रोनाइज़्ड ऑपरेशंस
• विश्वसनीयता और उपलब्धता
• कम शोर का स्तर
