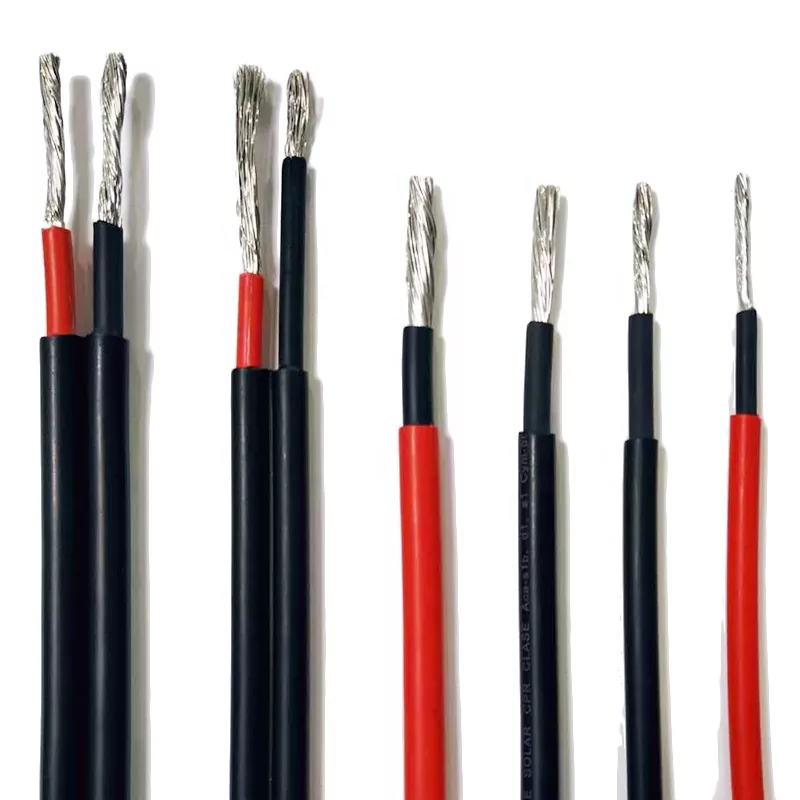

सौर डीसी केबल

अपने पीवी सिस्टम के लिए सर्वोत्तम सौर सरणी विन्यास की योजना बनाना

अपने सौर सरणी विन्यास की योजना बनाने से आपको अपने पीवी सिस्टम से सही वोल्टेज/वर्तमान आउटपुट सुनिश्चित करने में मदद मिल सकती है। इस अनुभाग में, हम बताते हैं कि इन वस्तुओं का क्या अर्थ है और वे महत्वपूर्ण क्यों हैं।

अधिकतम डीसी इनपुट वोल्टेज

सुरक्षा कारणों से, एनईसी नियमों और स्ट्रिंग इन्वर्टर की तकनीकी विशिष्टताओं से मेल खाने के लिए, अधिकतम डीसी वोल्टेज सीमित होना चाहिए। एनईसी नियमों के अनुसार आवासीय पीवी सिस्टम 600V तक सीमित हैं, लेकिन यह केंद्रीय इन्वर्टर के आधार पर भिन्न हो सकता है।

न्यूनतम डीसी इनपुट वोल्टेज

स्ट्रिंग इन्वर्टर को शुरू करने के लिए न्यूनतम डीसी इनपुट वोल्टेज की आवश्यकता होती है, यही कारण है कि यह पीवी सिस्टम के लिए एक महत्वपूर्ण योजना कॉन्फ़िगरेशन है। यह संख्या चुने गए मॉडल और ब्रांड के आधार पर काफी भिन्न होती है।

अधिकतम डीसी इनपुट करंट

इन्वर्टर के तकनीकी विनिर्देश अधिकतम डीसी इनपुट करंट पर एक सीमा लगाते हैं, जो सौर कोशिकाओं के लिए करंट-वोल्टेज वक्र (IV-वक्र) के आधार पर निर्धारित किया जाता है। सौर पैनल वायरिंग के दौरान इसे ध्यान में रखना महत्वपूर्ण है, क्योंकि इन्वर्टर के अधिकतम इनपुट करंट से अधिक होने से सिस्टम की अखंडता से समझौता हो सकता है।

एमपीपीटी ट्रैकर्स की संख्या

एमपीपीटी ट्रैकर्स को आईवी-कर्व को ध्यान में रखते हुए पीवी सिस्टम के पावर आउटपुट को बढ़ाने के लिए डिज़ाइन किया गया है। कई एमपीपीटी ट्रैकर्स से लैस केंद्रीकृत इनवर्टर अलग-अलग विशिष्टताओं वाले सौर पैनल स्ट्रिंग्स से बिजली उत्पादन को कुशलतापूर्वक अधिकतम कर सकते हैं। यह इन्वर्टर के लिए अधिक जटिल सौर सरणियों की वायरिंग की अनुमति देता है। इसलिए, यदि आपका इन्वर्टर दो या दो से अधिक एमपीपीटी इनपुट का दावा करता है, तो उनका इष्टतम उपयोग करना आवश्यक है, विशेष रूप से विविध अभिविन्यास या छायांकन प्रभाव वाले परिदृश्यों में।

अपने सौर पैनल की वायरिंग करें: चरण-दर-चरण मार्गदर्शिका

इस बिंदु तक, आपने सौर पैनलों की वायरिंग से पहले विचार करने योग्य प्रमुख अवधारणाओं और योजना पहलुओं के बारे में सीखा। अब, इस अनुभाग में, हम आपको सौर पैनलों को तार करने के तरीके के बारे में चरण-दर-चरण मार्गदर्शिका प्रदान करते हैं।

एक पीवी कनेक्टर को अपने पीवी तार से कनेक्ट करना

सौर पैनलों में आमतौर पर MC4 कनेक्टर पहले से स्थापित होते हैं, जो पैनलों के बीच इंटरकनेक्शन की सुविधा प्रदान करते हैं। सिस्टम के अंतिम बिंदुओं पर, आप पीवी सिस्टम और इन्वर्टर के बीच अंतर को पाटने के लिए विभिन्न लंबाई में उपलब्ध एमसी4 एक्सटेंशन केबल का उपयोग कर सकते हैं।

बहरहाल, पीवी कनेक्टर्स की उचित स्थापना को समझना महत्वपूर्ण है। कुछ परिदृश्यों में, जैसे कि जब वांछित लंबाई की MC4 एक्सटेंशन केबल अनुपलब्ध हो, तो आपको मैन्युअल रूप से कनेक्शन बनाने की आवश्यकता हो सकती है। तैयार रहना और यह जानना आवश्यक है कि इस कार्य को स्वतंत्र रूप से कैसे पूरा किया जाए।

पीवी तारों में सौर कनेक्टर जोड़ने के चरण निम्नलिखित हैं:

1. आंतरिक कंडक्टर को उजागर करने के लिए तार से इन्सुलेशन हटा दें।

2. कनेक्टिंग प्लेट को छीने गए तार खंड पर रखें।

3. कनेक्टिंग प्लेट को तार पर सुरक्षित रूप से समेटने के लिए क्रिम्पिंग टूल का उपयोग करें।

4. निचले असेंबली भागों से शुरू करें: तार और कनेक्टर पर टर्मिनल कवर, स्ट्रेन रिलीवर और कम्प्रेशन स्लीव स्थापित करें।

5. इसके बाद, ऊपरी घटकों को स्थापित करें: सुरक्षा फ़ॉइल, पुरुष या महिला एमसी4 कनेक्टर हाउसिंग और ओ-रिंग को उनके संबंधित स्थान पर रखें।

6. यह सुनिश्चित करने के लिए कि वे शुरू में सुरक्षित हैं, सभी घटकों को एक साथ हाथ से कस लें।

7. सुरक्षित और अंतिम असेंबली के लिए, MC4 कनेक्टर पर अनुशंसित टॉर्क लगाने के लिए सोलर कनेक्टर असेंबली टूल का उपयोग करें।

दया सोलर डीसी केबल विवरण

दया सौर डीसी केबल काम करने की स्थिति

पीवी लाभ

पीवी मॉड्यूल अत्यधिक तापमान में कार्य करते हैं और विविध पर्यावरणीय परिस्थितियों को सहन करते हैं। एनईसी के अनुसार, विभिन्न पीवी सरणी अनुप्रयोग यूएसई-2 या पीवी तार तक सीमित हैं। इन केबलों को अपने संबंधित वातावरण के लिए आवश्यक सूर्य के प्रकाश प्रतिरोध और तापमान रेटिंग का पालन करना होगा।

पीवी तार विशेष रूप से फोटोवोल्टिक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं, जबकि USE-2 केबल आमतौर पर भूमिगत सेवा प्रवेश उपयोग के लिए हैं। दोनों केबल प्रकारों में आमतौर पर एक्सएलपीई इन्सुलेशन होता है और ये सूर्य के प्रकाश प्रतिरोधी और/या सीधे दफनाने के लिए उपयुक्त हो सकते हैं।

हालाँकि, पीवी तार इन्सुलेशन मोटाई, वोल्टेज रेटिंग और ऑपरेटिंग तापमान के मामले में USE-2 तार से भिन्न होता है। पीवी तार कठोर वातावरण से सुरक्षा के लिए मोटी इन्सुलेशन परतों का दावा करता है। USE-2 केबल को 600 V तक रेट किया जाता है, जबकि PV तार तीन वोल्टेज रेटिंग में आता है: 600 V, 1 kV, और 2 kV। USE-2 केबल का अधिकतम ऑपरेटिंग तापमान 90ºC होता है, जबकि PV तार को उच्च तापमान के लिए रेट किया जा सकता है।

विशेष रूप से, पीवी तार सीमित एकल-कंडक्टर तार प्रकारों में से एक है जो 600 वी से अधिक हो सकता है और अतिरिक्त परिरक्षण की आवश्यकता के बिना, एनईसी के अनुसार सीधे दफन किया जा सकता है।

पैकिंग:

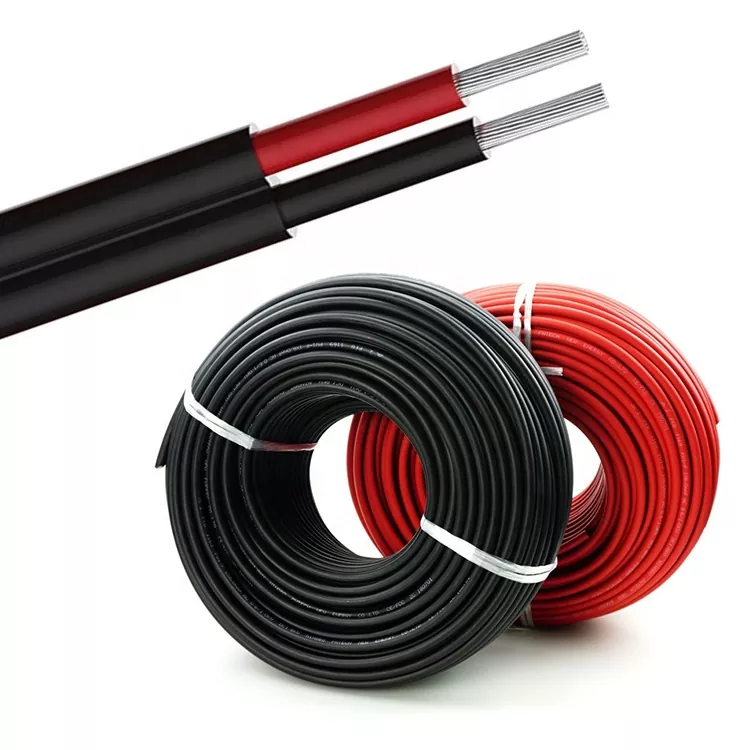

--100 मीटर/कॉइल सिकुड़ती फिल्म रैप के साथ, 6 कॉइल प्रति बाहरी कार्टन।

--100 मीटर/स्पूल, स्पूल कागज, प्लास्टिक या एबीएस हो सकता है, फिर प्रति कार्टन 3-4 स्पूल,

--200 मीटर या 250 मीटर प्रति ड्रम, दो ड्रम प्रति कार्टन,

--305 मीटर/लकड़ी का ड्रम, एक ड्रम प्रति बाहरी कार्टन या फूस की लोडिंग,

--500 मीटर/लकड़ी का ड्रम, एक ड्रम प्रति बाहरी कार्टन या फूस की लोडिंग,

--1000 मीटर या 3000 मीटर लकड़ी का ड्रम, फिर फूस की लोडिंग।

*हम ग्राहकों के अनुरोध के अनुसार अनुकूलित OEM पैकिंग भी प्रदान कर सकते हैं।

वितरण:

बंदरगाह: तियानजिन, या आपकी आवश्यकताओं के अनुसार अन्य बंदरगाह।

समुद्री माल ढुलाई: एफओबी/सी एंड एफ/सीआईएफ कोटेशन सभी उपलब्ध हैं।

*अफ्रीका के देशों, मध्य पूर्व के देशों जैसे कुछ देशों के लिए, हमारा समुद्री माल ढुलाई कोटेशन स्थानीय शिपिंग एजेंसी से मिलने वाले ग्राहकों की तुलना में बहुत सस्ता है।

दया सोलर डीसी केबल पैरामीटर (विनिर्देश)

दया सोलर डीसी केबल सेवा

पूर्व बिक्री

हम आपकी आवश्यकताओं के अनुरूप तकनीकी सहायता और संपूर्ण बिजली वितरण समाधान प्रदान करते हैं। यदि आपके द्वारा प्रदान किए गए डिज़ाइन चित्र अव्यवहार्य माने जाते हैं, तो हम योजना को अनुकूलित करेंगे और इसे कैबिनेट के आयामों, उपकरण के स्थान आदि के साथ समायोजित करेंगे। हम आपकी आवश्यकताओं को पूरा करने के लिए उत्पादों के कॉन्फ़िगरेशन को भी अनुकूलित करेंगे।

बिक्री के बाद

यदि कोई समस्या आती है, तो हम सबसे पहले फ़ोन या ईमेल द्वारा सहायता प्रदान करेंगे। यदि आवश्यक हुआ तो हम रिमोट डीबग निष्पादित करेंगे। इसके अलावा, हमारे उत्पाद गलती ढूंढने और समस्याओं को स्वयं हल करने का प्रयास करते समय संदर्भ के लिए एक समस्या निवारण मैनुअल के साथ आते हैं। अधिकांश समस्याओं को उपर्युक्त तरीकों से हल किया जा सकता है। आंतरिक कामकाज की बेहतर समझ प्राप्त करने के लिए हम आपके उपकरण के बारे में विस्तृत जानकारी प्राप्त करने के लिए हर साल जाँच करेंगे।

हमारा ग्राहक सेवा वादा

1. समस्या रिपोर्ट या मरम्मत अनुरोध प्राप्त होने के बाद हम समस्या का शीघ्र समाधान करेंगे।

2. फिर हम विफलता का कारण विस्तार से बताएंगे और कोई भी शुल्क बाजार मूल्य के अनुसार लिया जाएगा।

3. यदि हम निरीक्षण के लिए किसी हिस्से को वापस लेते हैं, तो हम हिस्सों की सुरक्षा बनाए रखने के लिए उन पर नाजुक नोटिस स्टिकर लगाएंगे या उनका सीरियल नंबर लिखेंगे।

4. यदि आपकी शिकायत वैध मानी जाती है, तो हम आपको साइट पर ही मरम्मत शुल्क वापस कर देंगे।

दया सोलर डीसी केबल अक्सर पूछे जाने वाले प्रश्न

1.प्रश्न: क्या आप निर्माता या व्यापारी हैं?

उत्तर: हम सब, कंपनी का मुख्य व्यवसाय लो-वोल्टेज स्विचगियर, बिजली वितरण कैबिनेट, विस्फोट प्रूफ कैबिनेट डिजाइन, उत्पादन और सिस्टम प्रोग्रामिंग हैं।

2.प्रश्न: क्या OEM/ODM का समर्थन करना है? क्या आप हमारे आकार के अनुसार उपकरण डिज़ाइन कर सकते हैं?

उत्तर: बेशक, हम ग्राहकों की आवश्यकताओं के अनुसार किसी भी उत्पाद को अनुकूलित कर सकते हैं, और हम डिज़ाइन समाधान और समाधान प्रदान कर सकते हैं।

3.प्रश्न: मुझे किसी और के बजाय आपसे क्यों खरीदना चाहिए?

उत्तर: सबसे पहले, हम सभी ग्राहकों को आईटी सलाहकारों और सेवा टीमों सहित बहुत ही पेशेवर सहायता प्रदान कर सकते हैं। दूसरे, हमारे मुख्य इंजीनियरों के पास बिजली वितरण उपकरण विकास में 20 से अधिक वर्षों का अनुभव है।

4.प्रश्न: डिलीवरी के समय के बारे में क्या?

उत्तर: आम तौर पर, हमारी डिलीवरी का समय लगभग 7-15 दिन है। जबकि, यह ग्राहकों की जरूरत और पर निर्भर करता है

उत्पादों की मात्रा.

5.Q: शिपमेंट के बारे में क्या?

उत्तर: हम डीएचएल, फेडेक्स, यूपीएस आदि द्वारा शिपमेंट की व्यवस्था कर सकते हैं, बेशक, ग्राहक अपने स्वयं के फ्रेट फारवर्डर का भी उपयोग कर सकते हैं।

6.प्रश्न:भुगतान की शर्तों के बारे में क्या ख्याल है?

ए: समर्थित टी/टी, पेपैल, एप्पल पे, गूगल पे, वेस्टर्न यूनियन, आदि। निःसंदेह हम इस पर चर्चा कर सकते हैं।
