भूमिगत केबल

ओवरहेड लाइनों की तुलना में भूमिगत केबलों के कई फायदे हैं; उनके पास कम वोल्टेज ड्रॉप्स हैं, दोषों के विकास की संभावना कम है और रखरखाव की लागत कम है। हालांकि, वे निर्माण के लिए अधिक महंगे हैं, और उनकी लागत निर्माण के साथ-साथ वोल्टेज रेटिंग के आधार पर भिन्न हो सकती है।

भूमिगत केबल के प्रकार

भूमिगत केबलों को दो तरह से वर्गीकृत किया जाता है; वोल्टेज क्षमता द्वारा, या निर्माण द्वारा।

वोल्टेज द्वारा

एलटी केबल्स: 1000 वी की अधिकतम क्षमता वाले लो-टेंशन केबल्स

एचटी केबल्स: अधिकतम 11KV के साथ हाई-टेंशन केबल

ST केबल: 22 KV और 33 KV के बीच की रेटिंग वाले सुपर-टेंशन केबल

ईएचटी केबल्स: 33 केवी और 66 केवी के बीच की रेटिंग के साथ अतिरिक्त हाई-टेंशन केबल

अतिरिक्त सुपर वोल्टेज केबल: 132 केवी से अधिक अधिकतम वोल्टेज रेटिंग के साथ

निर्माण द्वारा

बेल्ड केबल: अधिकतम वोल्टेज 11KVA

स्क्रीन किए गए केबल: अधिकतम वोल्टेज 66 केवीए

दबाव केबल: 66KVA से अधिक का अधिकतम वोल्टेज

कम और मध्यम वोल्टेज केबल

बेल्ट वाले केबल

बेल्टेड अंडरग्राउंड केबल्स में कोर गोलाकार नहीं होते हैं और इंप्रेग्नेटेड पेपर द्वारा इंसुलेटेड होते हैं। कोर आमतौर पर फंसे हुए होते हैं और उपलब्ध स्थान का बेहतर उपयोग करने के लिए गैर-वृत्ताकार आकार के हो सकते हैं। 3 फेज केबल में, तीन कोर को एक साथ समूहीकृत किया जाता है और फिर पेपर बेल्ट के साथ बेल्ट किया जाता है।

कंडक्टर और पेपर इंसुलेशन के बीच के अंतराल को रेशेदार सामग्री जैसे जूट से भर दिया जाता है। यह केबल को एक गोलाकार क्रॉस-आंशिक आकार देता है। बेल्ट को ढकने के लिए लेड शीथ का उपयोग किया जाता है इसलिए इसे नमी से बचाएं और यांत्रिक शक्ति प्रदान करें। इसके बाद लेड शीथ को कवच सामग्री की एक या कई परतों से और अंत में एक बाहरी आवरण से ढक दिया जाता है।

नुकसान:

चूंकि तीन कोर केबलों में विद्युत क्षेत्र स्पर्शरेखा है, कागज इन्सुलेशन और रेशेदार सामग्री स्पर्शरेखा विद्युत तनावों के अधीन हैं। यह तनाव रेशेदार सामग्री के साथ-साथ स्पर्शरेखा पथ के साथ इन्सुलेशन के लिए प्रतिरोध और ढांकता हुआ ताकत को कमजोर करता है।

इन्सुलेशन के कमजोर होने से इन्सुलेशन में वायु रिक्त स्थान का निर्माण हो सकता है। उच्च वोल्टेज के तहत हवा आयनित हो सकती है और इन्सुलेशन के बिगड़ने और टूटने का कारण बन सकती है। इस कारण से, बेल्ट वाले केबल केवल 11KVa तक के वोल्टेज के लिए उपयुक्त होते हैं और इससे अधिक नहीं।

पेपर बेल्ट के बड़े व्यास के कारण, केबल को मोड़ने से झुर्रियाँ और अंतराल बन सकते हैं।

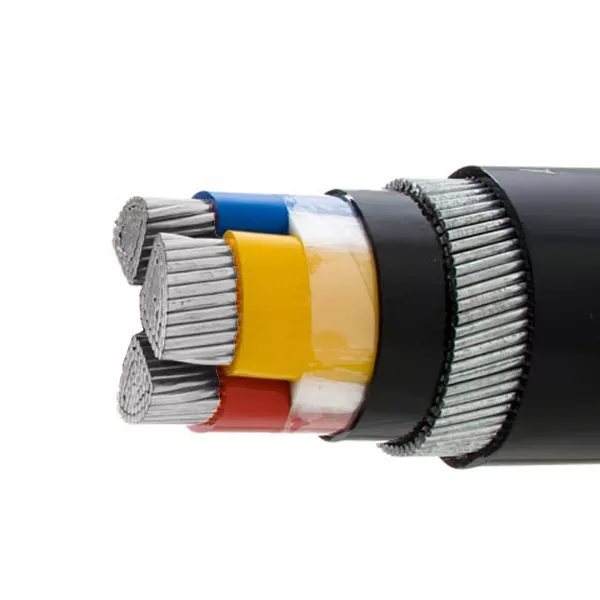

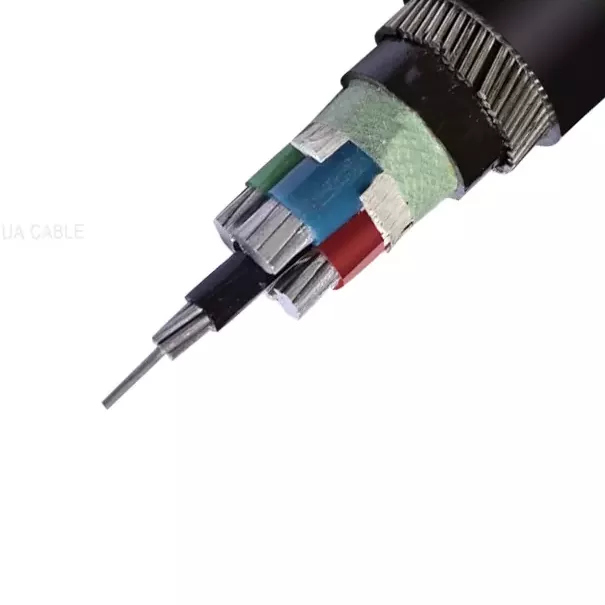

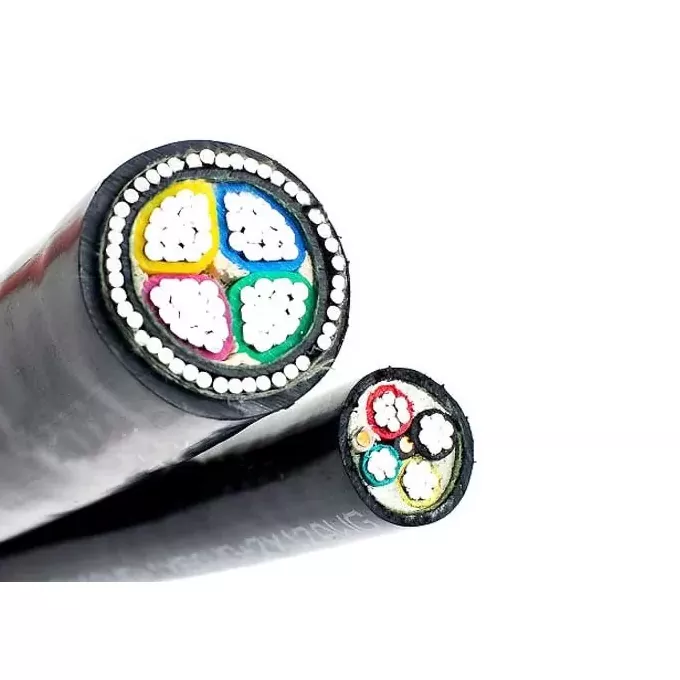

दया भूमिगत केबल विवरण

डीएवाईए भूमिगत केबल काम करने की स्थिति

दबाव केबल

ये हाई पावर केबल हैं जिनका उपयोग 66KV से ऊपर के वोल्टेज के लिए किया जाता है। केबल निर्माण उपरोक्त दो से अलग है और अधिकांश शीतलन गैस या तेल का उपयोग करते हैं।

भूमिगत केबल का उपयोग करने के लाभ:

भीड़भाड़ वाले शहरी क्षेत्रों के लिए उपयुक्त जहां ओवरहेड लाइनें स्थापित करना मुश्किल या असंभव हो सकता है

कम रखरखाव

छोटा वोल्टेज गिरता है

कम दोष

कंपन, हवा, दुर्घटनाओं आदि के कारण झटकों और शॉर्टिंग के लिए अतिसंवेदनशील नहीं।

चोरी करना, अवैध संबंध बनाना या तोड़फोड़ करना आसान नहीं है

वन्य जीवन या कम उड़ान वाले विमानों के लिए कोई खतरा नहीं है।

अंडरग्राउंड केबल के नुकसान

अधिक महंगा

टूटे हुए तारों की पहचान करने और उनकी मरम्मत करने में कठिनाई होती है

जमीन खोदने वाले लोगों को केबल को नुकसान या करंट लग सकता है और अगर उन्हें केबल के अस्तित्व के बारे में पता नहीं है

विशेष विवरण:

आकार (एडब्ल्यूजी या केसीएम): 636.0

स्ट्रैंडिंग (AL/STL): 26/7

व्यास इंच: एल्यूमीनियम: 0.1564

व्यास इंच: स्टील: 0.1216

व्यास इंच: स्टील कोर: 0.3648

व्यास इंच: केबल आयुध डिपो: 0.990

वज़न lb/1000FT: एल्युमीनियम: 499.

वज़न lb/1000FT: स्टील: 276.2

वज़न lb/1000FT: कुल: 874.1

सामग्री%: एल्यूमिनियम: 68.53

सामग्री%: स्टील: 31.47

रेट ब्रेकिंग स्ट्रेंथ (एलबीएस।): 25,200

OHMS/1000ft: DC at 20ºC: 0.0267

ओएचएमएस/1000 फीट: 75 डिग्री सेल्सियस पर एसी: 0.033

एम्पेसिटी: 789 एम्प्स

पैकिंग:

--100m/Coil श्रिंकिंग फिल्म रैप के साथ, 6 Coils प्रति बाहरी कार्टन।

- 100 मीटर / स्पूल, स्पूल पेपर, प्लास्टिक या एबीएस हो सकता है, फिर 3-4 स्पूल प्रति कार्टन,

--200m या 250m प्रति ड्रम, दो ड्रम प्रति गत्ते का डिब्बा,

--305m/लकड़ी के ड्रम, एक ड्रम प्रति बाहरी गत्ते का डिब्बा या फूस लोड हो रहा है,

--500m/लकड़ी के ड्रम, एक ड्रम प्रति बाहरी गत्ते का डिब्बा या फूस लोड हो रहा है,

--1000m या 3000m लकड़ी के ड्रम, फिर फूस लोड हो रहा है।

* हम भी ग्राहकों के अनुरोध के अनुसार अनुकूलित OEM पैकिंग की पेशकश कर सकते हैं।

वितरण:

पोर्ट: टियांजिन, या अन्य बंदरगाह आपकी आवश्यकताओं के अनुसार।

समुद्र माल: एफओबी/सी एंड एफ/सीआईएफ उद्धरण सभी उपलब्ध हैं।

* अफ्रीका के देशों, मध्य पूर्व के देशों जैसे कुछ देशों के लिए, स्थानीय शिपिंग एजेंसी से प्राप्त होने वाले ग्राहकों की तुलना में हमारा समुद्री भाड़ा उद्धरण बहुत सस्ता है।

दया भूमिगत केबल पैरामीटर (विशिष्टता)

दया भूमिगत केबल सेवा

पूर्व बिक्री

हम आपकी आवश्यकताओं के अनुरूप तकनीकी सहायता और संपूर्ण विद्युत वितरण समाधान प्रदान करते हैं। यदि आपके द्वारा प्रदान किए गए डिज़ाइन चित्र अव्यावहारिक माने जाते हैं, तो हम योजना का अनुकूलन करेंगे और इसे कैबिनेट के आयामों, उपकरणों के स्थान आदि के साथ समायोजित करेंगे। हम आपकी आवश्यकताओं को पूरा करने के लिए उत्पादों के कॉन्फ़िगरेशन को भी अनुकूलित करेंगे।

बिक्री के बाद

यदि कोई समस्या आती है, तो हम पहले फोन या ईमेल द्वारा सहायता प्रदान करेंगे। यदि आवश्यक हो तो हम एक दूरस्थ डिबग करेंगे। इसके अलावा, हमारे उत्पाद समस्या निवारण मैनुअल के साथ संदर्भ के लिए आते हैं जब गलती खोजने और समस्याओं को स्वयं हल करने का प्रयास करते हैं। अधिकांश समस्याओं को उपर्युक्त विधियों द्वारा हल किया जा सकता है। आंतरिक कार्यप्रणाली की बेहतर समझ प्राप्त करने के लिए हम आपके उपकरण के बारे में विस्तृत जानकारी प्राप्त करने के लिए हर साल जांच करेंगे।

हमारा ग्राहक सेवा वादा

1. समस्या रिपोर्ट या मरम्मत अनुरोध प्राप्त करने के बाद हम समस्या का शीघ्र समाधान करेंगे।

2. फिर हम विस्तार से विफलता का कारण बताते हैं और बाजार मूल्य निर्धारण के अनुसार शुल्क लिया जाएगा।

3. यदि हम निरीक्षण के लिए कोई भाग वापस लेते हैं, तो हम उन पर नाजुक नोटिस स्टिकर लगाएंगे या भागों की सुरक्षा बनाए रखने के लिए उनकी क्रम संख्या लिख ​​देंगे।

4. यदि आपकी शिकायत वैध मानी जाती है, तो हम आपको साइट पर मरम्मत शुल्क वापस कर देंगे।

दया भूमिगत केबल अक्सर पूछे जाने वाले प्रश्न

1.Q: क्या आप निर्माता या व्यापारी हैं?

ए: हम सभी कंपनी के मुख्य व्यवसाय कम वोल्टेज स्विचगियर, बिजली वितरण कैबिनेट, विस्फोट प्रूफ कैबिनेट डिजाइन, उत्पादन और सिस्टम प्रोग्रामिंग हैं।

2.Q: OEM / ODM का समर्थन करना है या नहीं? क्या आप हमारे आकार के अनुसार उपकरण डिजाइन कर सकते हैं?

एक: बेशक, हम ग्राहकों की आवश्यकताओं के अनुसार किसी भी उत्पाद को अनुकूलित कर सकते हैं, और हम डिजाइन समाधान और समाधान प्रदान कर सकते हैं।

3.Q: मैं किसी और के बजाय आपसे क्यों खरीदूं?

ए: सबसे पहले, हम सभी ग्राहकों को आईटी सलाहकारों और सेवा टीमों से मिलकर बहुत ही पेशेवर सहायता प्रदान कर सकते हैं। दूसरा, हमारे मुख्य इंजीनियरों के पास बिजली वितरण उपकरण विकास में 20 से अधिक वर्षों का अनुभव है।

4. क्यू: प्रसव के समय के बारे में क्या?

ए: आम तौर पर, हमारे वितरण का समय लगभग 7-15 दिन होता है। जबकि, यह ग्राहकों की आवश्यकता और पर निर्भर करता है

उत्पादों की मात्रा।

5.Q: शिपमेंट के बारे में क्या?

ए: हम डीएचएल, फेडेक्स, यूपीएस इत्यादि द्वारा शिपमेंट की व्यवस्था कर सकते हैं। बेशक, ग्राहक अपने स्वयं के फ्रेट फॉरवर्डर्स का भी उपयोग कर सकते हैं।

6.Q: भुगतान की शर्तों के बारे में कैसे?

A:समर्थित T/TãPaypalãApple PayãGoogle PayãWestern Union, आदि। बेशक हम इस पर चर्चा कर सकते हैं।
