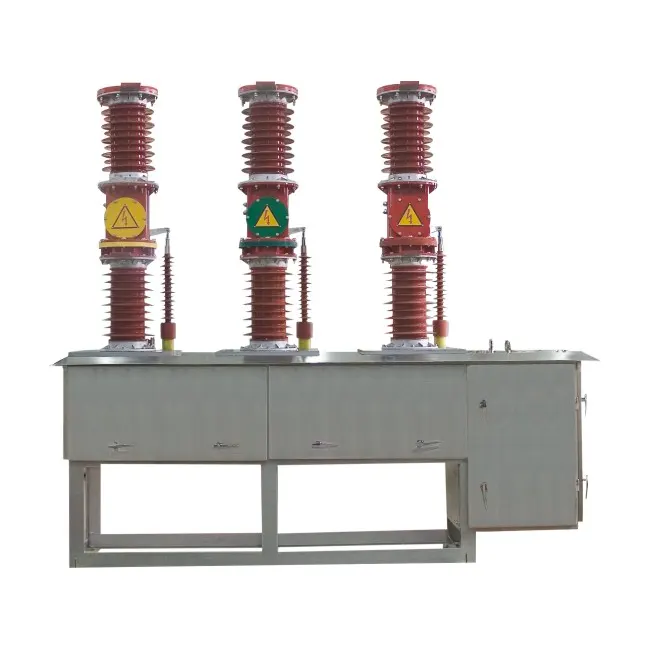

Sf6 गैस सर्किट ब्रेकर

दया Sf6 गैस सर्किट ब्रेकर विवरण

चुनिंदा उत्पादों पर मिश्रित गैस (SF6/CF4) विकल्प उपलब्ध हैं। तापमान सीमा: â30°C से +50°C (सभी रेटिंग में टैंक हीटर के साथ -50°C क्षमता। चुनिंदा उत्पादों पर मिश्रित गैस (SF6/CF4) के साथ -50C क्षमता) IEEE और IEC मानकों को पूरा करता है। संयुक्त राज्य अमेरिका में पूरी तरह से इकट्ठा और परीक्षण किया गया।

एक सर्किट ब्रेकर जिसमें चाप को बुझाने के लिए SF6 दबाव गैस का उपयोग किया जाता है, SF6 सर्किट ब्रेकर कहलाता है। SF6 (सल्फर हेक्साफ्लोराइड) गैस में उत्कृष्ट ढांकता हुआ, चाप शमन, रासायनिक और अन्य भौतिक गुण होते हैं जिन्होंने तेल या वायु जैसे अन्य चाप शमन माध्यमों पर अपनी श्रेष्ठता साबित की है। SF6 सर्किट ब्रेकर को मुख्य रूप से तीन प्रकारों में बांटा गया है।

दया Sf6 गैस सर्किट ब्रेकर कार्य और लाभ:

कार्यरत:

सामान्य परिचालन स्थितियों में, ब्रेकर के संपर्क बंद हो जाते हैं। जब सिस्टम में खराबी आती है, तो संपर्क अलग हो जाते हैं और उनके बीच एक चाप लग जाता है। चलते हुए संपर्कों का विस्थापन वाल्व के साथ सिंक्रनाइज़ किया जाता है जो लगभग 16 किग्रा / सेमी ^ 2 के दबाव में आर्क इंटरप्टिंग चैंबर में उच्च दबाव एसएफ 6 गैस में प्रवेश करता है।

SF6 गैस चाप पथ में मुक्त इलेक्ट्रॉनों को अवशोषित करती है और ऐसे आयन बनाती है जो आवेश वाहक के रूप में कार्य नहीं करते हैं। ये आयन गैस की ढांकता हुआ ताकत बढ़ाते हैं और इसलिए चाप बुझ जाता है। यह प्रक्रिया SF6 गैस के दबाव को 3kg/cm^2 तक कम कर देती है; इसे कम दबाव वाले जलाशय में संग्रहित किया जाता है। इस कम दबाव वाली गैस को पुन: उपयोग के लिए उच्च दबाव वाले जलाशय में वापस खींच लिया जाता है।

आजकल पफर पिस्टन प्रेशर का उपयोग ओपनिंग ऑपरेशन के दौरान मूविंग कॉन्टैक्ट्स से जुड़े पिस्टन के माध्यम से आर्क शमन दबाव पैदा करने के लिए किया जाता है।

फ़ायदा:

SF6 गैस में उत्कृष्ट इंसुलेटिंग, चाप बुझाने और कई अन्य गुण हैं जो SF6 सर्किट ब्रेकर के सबसे बड़े फायदे हैं।

गैस गैर ज्वलनशील और रासायनिक रूप से स्थिर है। उनके अपघटन उत्पाद गैर-विस्फोटक हैं और इसलिए आग या विस्फोट का कोई खतरा नहीं है।

SF6 की उच्च ढांकता हुआ ताकत के कारण विद्युत निकासी बहुत कम हो जाती है।

वायुमंडलीय परिस्थितियों में बदलाव के कारण इसका प्रदर्शन प्रभावित नहीं होता है।

यह नीरव संचालन देता है, और कोई अधिक वोल्टेज की समस्या नहीं है क्योंकि चाप प्राकृतिक वर्तमान शून्य पर बुझ जाता है।

परावैद्युत सामर्थ्य में कोई कमी नहीं होती है क्योंकि आर्किंग के दौरान कोई कार्बन कण नहीं बनते हैं।

इसे कम रखरखाव की आवश्यकता होती है और किसी महंगी संपीड़ित वायु प्रणाली की आवश्यकता नहीं होती है।

SF6 बिना किसी समस्या के शॉर्ट-लाइन फॉल्ट, स्विचिंग, अनलोडेड ट्रांसमिशन लाइन खोलने और ट्रांसफॉर्मर रिएक्टर आदि जैसे विभिन्न कर्तव्यों का पालन करता है।

SF6 सर्किट ब्रेकर के नुकसान

SF6 गैस का कुछ हद तक दम घुट रहा है। ब्रेकर टैंक में रिसाव के मामले में, SF6 गैस हवा से भारी होती है और इसलिए SF6 आसपास में जमा हो जाती है और ऑपरेटिंग कर्मियों के दम घुटने का कारण बनती है।

SF6 ब्रेकर टैंक में नमी का प्रवेश ब्रेकर के लिए बहुत हानिकारक होता है, और यह कई विफलताओं का कारण बनता है।

आंतरिक भागों को स्वच्छ और शुष्क वातावरण में आवधिक रखरखाव के दौरान सफाई की आवश्यकता होती है।

गैस की गुणवत्ता के परिवहन और रखरखाव के लिए विशेष सुविधा की आवश्यकता होती है।

दया Sf6 गैस सर्किट ब्रेकर प्रसंस्करण विशेषताएँ

1.कैबिनेट का हिस्सा: सभी समकोण वाले हिस्से जिनके साथ ऑपरेटर संपर्क में आ सकते हैं, लोगों को खरोंचने और चोट पहुंचाने से रोकने के लिए आर कोण पर उलटे होते हैं; बसबार स्थापित करने के लिए बेहतर बसबार फ्रेम अधिक सुविधाजनक है और इसकी उपस्थिति अधिक सुंदर है; शीर्ष कवर पर स्थापित वेंटिलेशन ग्रिड में एंटी-ड्रिप फ़ंक्शन होता है; शीर्ष कवर एक खुली संरचना है, जो उपयोगकर्ताओं के लिए साइट पर क्षैतिज बसबार लगाने के लिए सुविधाजनक है;

2. दराज का हिस्सा: दराज डबल-फोल्डिंग पोजिशनिंग ग्रूव रिवेट रिवेटिंग प्रक्रिया को अपनाता है, और सभी भागों को एक समय में ढाला जाता है, ताकि दराज 100% विनिमेय हो। साथ ही, डबल-फोल्डिंग और रिवेट तकनीक शीट गड़गड़ाहट और स्व-टैपिंग स्क्रू टिप चोट के दोषों को हल करती है;

3. कनेक्टर्स: ड्रॉअर की इनकमिंग और आउटगोइंग लाइनों के लिए पहली बार प्लग-इन सीधे फंक्शन बोर्ड और मेटल चैनल के संयोजन में इस्तेमाल किया जा सकता है, और सेकेंडरी कनेक्टर कनेक्ट करने के लिए सुविधाजनक है और वायरिंग सुंदर है;

4. लंबवत चैनल: आधा कार्यात्मक बोर्ड या लौह आयताकार चैनल का चयन किया जा सकता है, और इसे आसानी से बदला जा सकता है।

दया Sf6 गैस सर्किट ब्रेकर अक्सर पूछे जाने वाले प्रश्न

1.Q: क्या आप निर्माता या व्यापारी हैं?

ए: हम सभी कंपनी के मुख्य व्यवसाय कम वोल्टेज स्विचगियर, बिजली वितरण कैबिनेट, विस्फोट प्रूफ कैबिनेट डिजाइन, उत्पादन और सिस्टम प्रोग्रामिंग हैं।

2.Q: OEM / ODM का समर्थन करना है या नहीं? क्या आप हमारे आकार के अनुसार उपकरण डिजाइन कर सकते हैं?

एक: बेशक, हम ग्राहकों की आवश्यकताओं के अनुसार किसी भी उत्पाद को अनुकूलित कर सकते हैं, और हम डिजाइन समाधान और समाधान प्रदान कर सकते हैं।

3.Q: मैं किसी और के बजाय आपसे क्यों खरीदूं?

ए: सबसे पहले, हम सभी ग्राहकों को आईटी सलाहकारों और सेवा टीमों से मिलकर बहुत ही पेशेवर सहायता प्रदान कर सकते हैं। दूसरा, हमारे मुख्य इंजीनियरों के पास बिजली वितरण उपकरण विकास में 20 से अधिक वर्षों का अनुभव है।

4. क्यू: प्रसव के समय के बारे में क्या?

ए: आम तौर पर, हमारे वितरण का समय लगभग 7-15 दिन होता है। जबकि, यह ग्राहकों की आवश्यकता और पर निर्भर करता है

उत्पादों की मात्रा।

5.Q: शिपमेंट के बारे में क्या?

ए: हम डीएचएल, फेडेक्स, यूपीएस इत्यादि द्वारा शिपमेंट की व्यवस्था कर सकते हैं। बेशक, ग्राहक अपने स्वयं के फ्रेट फॉरवर्डर्स का भी उपयोग कर सकते हैं।

6.Q: भुगतान की शर्तों के बारे में कैसे?

A:समर्थित T/TãPaypalãApple PayãGoogle PayãWestern Union, आदि। बेशक हम इस पर चर्चा कर सकते हैं।
