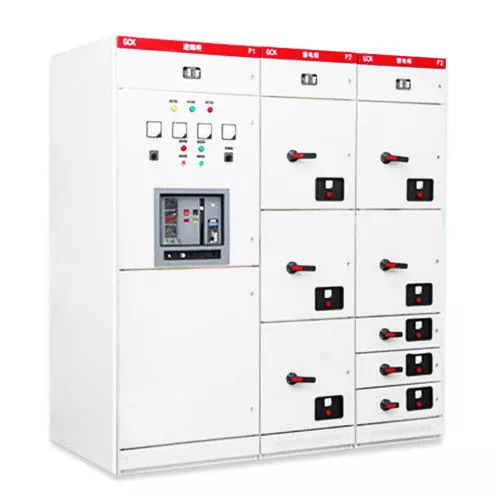

जीसीएस लो वोल्टेज स्विचगियर

दया GCS कम वोल्टेज स्विचगियर विवरण

दया जीसीके कम वोल्टेज जीसीएस कम वोल्टेज स्विचगियर काम करने की स्थिति

ऊंचाई: ¤ 2000 मी.

तापमान सीमा: -5 डिग्री सेल्सियस से +40 डिग्री सेल्सियस, और 24 घंटे के भीतर औसत तापमान +35 डिग्री सेल्सियस से अधिक नहीं होना चाहिए।

सापेक्षिक आर्द्रता +40 डिग्री सेल्सियस पर 50% से अधिक नहीं होनी चाहिए, और कम तापमान (90% +20 डिग्री सेल्सियस) पर उच्च सापेक्षिक आर्द्रता की अनुमति है। और हवा साफ होनी चाहिए।

कार्यस्थल आग, विस्फोट, गंभीर प्रदूषण, रासायनिक जंग और गंभीर कंपन से मुक्त होना चाहिए।

ग्रेडिएंट: ⤠5°, लंबवत इंस्टॉलेशन.

परिवहन और भंडारण की तापमान सीमा: -25 डिग्री सेल्सियस से +55 डिग्री सेल्सियस, और तापमान कम समय में (24 घंटे के भीतर) +70 डिग्री सेल्सियस तक हो सकता है।

दया जीसीएस कम वोल्टेज स्विचगियर पैरामीटर (विशिष्टता)

लो-वोल्टेज निकालने योग्य स्विचगियर 50Hz की तीन-चरण एसी आवृत्ति, 400V (690V) के रेटेड ऑपरेटिंग वोल्टेज, और 4000A या उससे कम के रेटेड वर्तमान के साथ बिजली उत्पादन और बिजली आपूर्ति प्रणालियों के लिए उपयुक्त है। इसका उपयोग बिजली, बिजली वितरण, मोटरों के केंद्रीकृत नियंत्रण और कैपेसिटर मुआवजे के लिए किया जाता है। बिजली संयंत्रों, पेट्रोलियम, रसायन उद्योग, धातु विज्ञान, कपड़ा, ऊंची इमारतों और अन्य स्थानों में व्यापक रूप से उपयोग किया जाता है, यह उत्पाद IEC60439-1, GB7251 का अनुपालन करता है .1, JB/T9661 और अन्य मानक।

कैबिनेट एक नई निर्माण प्रक्रिया को अपनाता है और प्रत्येक कार्यात्मक इकाई एक मॉड्यूलर डिजाइन को अपनाती है। इकाई संयोजन लचीला और सुविधाजनक है, जो बाजार पर GCS और MNS की सभी योजनाओं और कार्यों को साकार और बदल सकता है।

कैबिनेट आकार (मिमी)

दया GCS कम वोल्टेज स्विचगियर प्रसंस्करण विशेषताओं

1.कैबिनेट का हिस्सा: सभी समकोण वाले हिस्से जिनके साथ ऑपरेटर संपर्क में आ सकते हैं, लोगों को खरोंचने और चोट पहुंचाने से रोकने के लिए आर कोण पर उलटे होते हैं; बसबार स्थापित करने के लिए बेहतर बसबार फ्रेम अधिक सुविधाजनक है और इसकी उपस्थिति अधिक सुंदर है; शीर्ष कवर पर स्थापित वेंटिलेशन ग्रिड में एंटी-ड्रिप फ़ंक्शन होता है; शीर्ष कवर एक खुली संरचना है, जो उपयोगकर्ताओं के लिए साइट पर क्षैतिज बसबार लगाने के लिए सुविधाजनक है;

2. दराज का हिस्सा: दराज डबल-फोल्डिंग पोजिशनिंग ग्रूव रिवेट रिवेटिंग प्रक्रिया को अपनाता है, और सभी भागों को एक समय में ढाला जाता है, ताकि दराज 100% विनिमेय हो। साथ ही, डबल-फोल्डिंग और रिवेट तकनीक शीट गड़गड़ाहट और स्व-टैपिंग स्क्रू टिप चोट के दोषों को हल करती है;

3. कनेक्टर्स: ड्रॉअर की इनकमिंग और आउटगोइंग लाइनों के लिए पहली बार प्लग-इन सीधे फंक्शन बोर्ड और मेटल चैनल के संयोजन में इस्तेमाल किया जा सकता है, और सेकेंडरी कनेक्टर कनेक्ट करने के लिए सुविधाजनक है और वायरिंग सुंदर है;

4. लंबवत चैनल: आधा कार्यात्मक बोर्ड या लौह आयताकार चैनल का चयन किया जा सकता है, और इसे आसानी से बदला जा सकता है।
