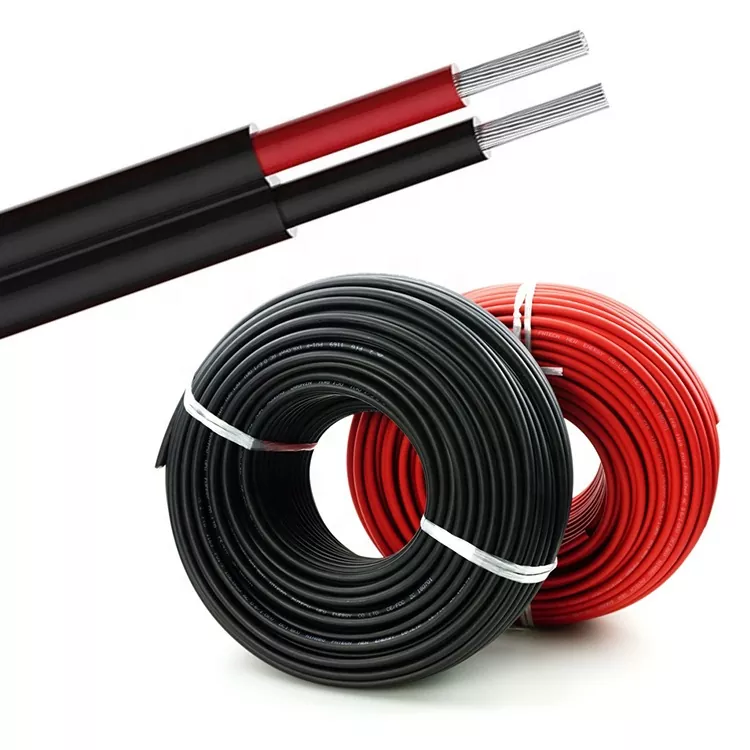

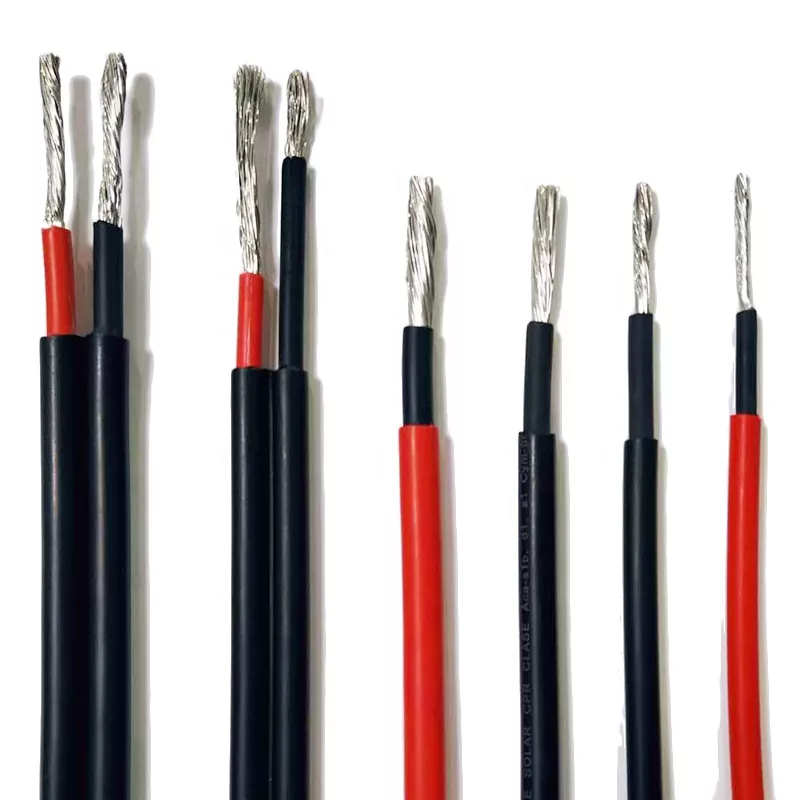

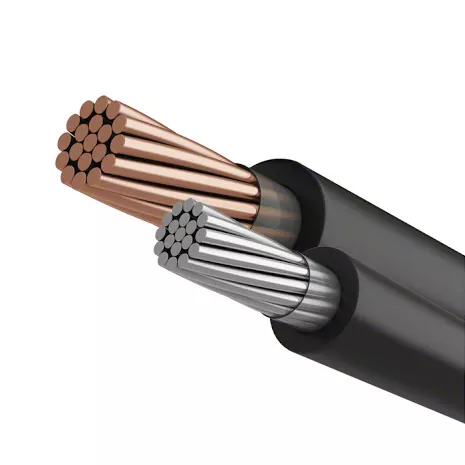

पीवी सोलर केबल

अपने पीवी सिस्टम के लिए सर्वोत्तम सौर सरणी विन्यास की योजना बनाना

सौर सरणी विन्यास की योजना बनाने से आपको अपने पीवी सिस्टम के लिए सही वोल्टेज/वर्तमान आउटपुट सुनिश्चित करने में मदद मिलेगी। इस अनुभाग में, हम बताते हैं कि ये वस्तुएं क्या हैं और उनका महत्व क्या है।

अधिकतम डीसी इनपुट वोल्टेज

सुरक्षा कारणों, एनईसी विनियमों और स्ट्रिंग इन्वर्टर के लिए तकनीकी विशिष्टताओं से मेल खाने के लिए अधिकतम डीसी वोल्टेज को सीमित किया जाना चाहिए। एनईसी नियमों के अनुसार आवासीय पीवी सिस्टम की सीमा 600V है, लेकिन यह केंद्रीकृत इन्वर्टर के आधार पर भिन्न हो सकती है।

न्यूनतम डीसी इनपुट वोल्टेज

स्ट्रिंग इन्वर्टर को शुरू करने के लिए एक आवश्यक न्यूनतम डीसी इनपुट वोल्टेज होता है, यही कारण है कि यह पीवी सिस्टम के लिए एक महत्वपूर्ण योजना कॉन्फ़िगरेशन है। यह संख्या चयनित मॉडल और ब्रांड के अनुसार काफी भिन्न होती है।

अधिकतम डीसी इनपुट करंट

अधिकतम डीसी इनपुट करंट इन्वर्टर की तकनीकी विशिष्टताओं द्वारा सीमित है। यह मान सौर सेल के लिए वर्तमान-वोल्टेज वक्र (IV-वक्र) के बाद डिज़ाइन किया गया है। सौर पैनलों की वायरिंग करते समय यह एक महत्वपूर्ण कारक है जिस पर विचार किया जाना चाहिए क्योंकि सिस्टम डीसी आउटपुट इन्वर्टर के लिए अधिकतम इनपुट करंट से अधिक नहीं होना चाहिए।

एमपीपीटी ट्रैकर्स की संख्या

एमपीपीटी ट्रैकर्स आईवी-कर्व को ध्यान में रखते हुए पीवी सिस्टम के लिए पावर आउटपुट को अनुकूलित करते हैं। कई एमपीपीटी ट्रैकर्स के साथ केंद्रीकृत इनवर्टर एक दूसरे से अलग विशिष्टताओं वाले सौर पैनल स्ट्रिंग्स के लिए बिजली उत्पादन को अनुकूलित कर सकते हैं, जिससे आप इन्वर्टर के लिए अधिक जटिल सौर सरणी को तार कर सकते हैं। यदि आपके इन्वर्टर में दो या दो से अधिक एमपीपीटी इनपुट हैं, तो सुनिश्चित करें कि आप उनका ठीक से लाभ उठा सकें, खासकर कई ओरिएंटेशन या छायांकन प्रभाव वाले परिदृश्यों में।

अपने सौर पैनल की वायरिंग करें: चरण-दर-चरण मार्गदर्शिका

इस बिंदु तक, आपने सौर पैनलों की वायरिंग से पहले विचार करने योग्य प्रमुख अवधारणाओं और योजना पहलुओं के बारे में सीखा। अब, इस अनुभाग में, हम आपको सौर पैनलों को तार करने के तरीके के बारे में चरण-दर-चरण मार्गदर्शिका प्रदान करते हैं।

एक पीवी कनेक्टर को अपने पीवी तार से कनेक्ट करना

अधिकांश सौर पैनल पहले से स्थापित MC4 कनेक्टर के साथ आते हैं, जो आपको उनके बीच सौर पैनलों को इंटरलॉक करने की अनुमति देगा। सिस्टम के अंतिम बिंदुओं के लिए, आप एमसी4 एक्सटेंशन केबल का उपयोग करने में सक्षम हो सकते हैं जो आम तौर पर पीवी सिस्टम और इन्वर्टर को इंटरकनेक्ट करने के लिए कई आकारों में आता है।

हालाँकि, यह सीखना अभी भी महत्वपूर्ण है कि पीवी कनेक्टर को ठीक से कैसे स्थापित किया जाए, क्योंकि कुछ मामलों या अनुभागों में, सिस्टम को आपको स्वयं कनेक्शन बनाने की आवश्यकता हो सकती है। ऐसा संभवतः तब होगा जब आपको सही लंबाई वाली MC4 एक्सटेंशन केबल नहीं मिलेगी।

पीवी तारों में सौर कनेक्टर जोड़ने के चरण निम्नलिखित हैं:

तार उतारो.

उस पर कनेक्टिंग प्लेट रखें और क्रिम्पिंग टूल का उपयोग करें।

कनेक्टर के निचले घटकों (टर्मिनल कवर, स्ट्रेन रिलीवर और कम्प्रेशन स्लीव) को डालें।

ऊपरी घटक (सुरक्षा फ़ॉइल, पुरुष/महिला एमसी4 कनेक्टर हाउसिंग, ओ-रिंग) डालें।

सभी घटकों को एक साथ जोड़ें और उन्हें हाथ से थोड़ा कस लें।

सोलर कनेक्टर असेंबली टूल का उपयोग करके MC4 कनेक्टर को अंतिम टॉर्क दें।

दया पीवी सौर केबल विवरण

दया पीवी सौर केबल काम करने की स्थिति

पीवी लाभ

पीवी मॉड्यूल उच्च तापमान पर काम करते हैं और विभिन्न पर्यावरणीय परिस्थितियों के संपर्क में आते हैं। एनईसी विभिन्न पीवी सरणी अनुप्रयोगों को यूएसई-2 या पीवी तार तक सीमित करता है। इन केबलों को पर्यावरण के लिए आवश्यक सूर्य के प्रकाश प्रतिरोध और तापमान रेटिंग को पूरा करने की आवश्यकता है।

पीवी तारों का निर्माण फोटोवोल्टिक अनुप्रयोगों में उपयोग के लिए किया जाता है, जबकि USE-2 केबल प्रकार आमतौर पर भूमिगत सेवा प्रवेश अनुप्रयोगों के लिए निर्मित किए जाते हैं। दोनों केबल प्रकारों में आमतौर पर एक्सएलपीई इन्सुलेशन होता है और ये सूर्य की रोशनी प्रतिरोधी हो सकते हैं और/या सीधे दफनाने के लिए रेट किए जा सकते हैं।

इन्सुलेशन मोटाई, वोल्टेज रेटिंग और ऑपरेटिंग तापमान के संदर्भ में पीवी तार को यूएसई-2 तार से अलग रखा गया है। पीवी तार में विभिन्न कठोर वातावरणों से सुरक्षा के लिए उपयुक्त मोटे इन्सुलेशन होते हैं। USE-2 को 600 V तक रेट किया गया है, जबकि PV तार तीन वोल्टेज रेटिंग में उपलब्ध है: 600 V, 1 kV, और 2 kV। USE-2 केबल प्रकार का अधिकतम केबल ऑपरेटिंग तापमान 90ºC है, जबकि PV तार को उच्च तापमान पर रेट किया जा सकता है।

पीवी तार कुछ एकल-कंडक्टर तार प्रकारों में से एक है जिसे 600 वी से अधिक रेट किया जा सकता है और बिना किसी ढाल की आवश्यकता के एनईसी के अनुसार सीधे दफन किया जा सकता है।

पैकिंग:

--100 मीटर/कॉइल सिकुड़ती फिल्म रैप के साथ, 6 कॉइल प्रति बाहरी कार्टन।

--100 मीटर/स्पूल, स्पूल कागज, प्लास्टिक या एबीएस हो सकता है, फिर प्रति कार्टन 3-4 स्पूल,

--200 मीटर या 250 मीटर प्रति ड्रम, दो ड्रम प्रति कार्टन,

--305 मीटर/लकड़ी का ड्रम, एक ड्रम प्रति बाहरी कार्टन या फूस की लोडिंग,

--500 मीटर/लकड़ी का ड्रम, एक ड्रम प्रति बाहरी कार्टन या फूस की लोडिंग,

--1000 मीटर या 3000 मीटर लकड़ी का ड्रम, फिर फूस की लोडिंग।

*हम ग्राहकों के अनुरोध के अनुसार अनुकूलित OEM पैकिंग भी प्रदान कर सकते हैं।

वितरण:

बंदरगाह: तियानजिन, या आपकी आवश्यकताओं के अनुसार अन्य बंदरगाह।

समुद्री माल ढुलाई: एफओबी/सी&एफ/सीआईएफ कोटेशन सभी उपलब्ध हैं।

*अफ्रीका के देशों, मध्य पूर्व के देशों जैसे कुछ देशों के लिए, हमारा समुद्री माल ढुलाई कोटेशन स्थानीय शिपिंग एजेंसी से मिलने वाले ग्राहकों की तुलना में बहुत सस्ता है।

दया पीवी सौर केबल पैरामीटर (विनिर्देश)

दया पीवी सौर केबल सेवा

पूर्व बिक्री

हम आपकी आवश्यकताओं के अनुरूप तकनीकी सहायता और संपूर्ण बिजली वितरण समाधान प्रदान करते हैं। यदि आपके द्वारा प्रदान किए गए डिज़ाइन चित्र अव्यवहार्य माने जाते हैं, तो हम योजना को अनुकूलित करेंगे और इसे कैबिनेट के आयामों, उपकरण के स्थान आदि के साथ समायोजित करेंगे। हम आपकी आवश्यकताओं को पूरा करने के लिए उत्पादों के कॉन्फ़िगरेशन को भी अनुकूलित करेंगे।

बिक्री के बाद

यदि कोई समस्या आती है, तो हम सबसे पहले फ़ोन या ईमेल द्वारा सहायता प्रदान करेंगे। यदि आवश्यक हुआ तो हम रिमोट डिबग निष्पादित करेंगे। इसके अलावा, हमारे उत्पाद गलती ढूंढने और समस्याओं को स्वयं हल करने का प्रयास करते समय संदर्भ के लिए एक समस्या निवारण मैनुअल के साथ आते हैं। अधिकांश समस्याओं को उपर्युक्त तरीकों से हल किया जा सकता है। आंतरिक कामकाज की बेहतर समझ प्राप्त करने के लिए हम आपके उपकरण के बारे में विस्तृत जानकारी प्राप्त करने के लिए हर साल जाँच करेंगे।

हमारा ग्राहक सेवा वादा

1. समस्या रिपोर्ट या मरम्मत अनुरोध प्राप्त होने पर हम समस्या का शीघ्र समाधान करेंगे।

2. फिर हम विफलता का कारण विस्तार से बताएंगे और कोई भी शुल्क बाजार मूल्य के अनुसार लिया जाएगा।

3. यदि हम निरीक्षण के लिए किसी हिस्से को वापस लेते हैं, तो हम हिस्सों की सुरक्षा बनाए रखने के लिए उन पर नाजुक नोटिस स्टिकर लगाएंगे या उनका सीरियल नंबर लिखेंगे।

4. यदि आपकी शिकायत वैध मानी जाती है, तो हम आपको साइट पर ही मरम्मत शुल्क वापस कर देंगे।

दया पीवी सौर केबल अक्सर पूछे जाने वाले प्रश्न

1.प्रश्न: क्या आप निर्माता या व्यापारी हैं?

उत्तर: हम सब, कंपनी का मुख्य व्यवसाय लो-वोल्टेज स्विचगियर, बिजली वितरण कैबिनेट, विस्फोट प्रूफ कैबिनेट डिजाइन, उत्पादन और सिस्टम प्रोग्रामिंग हैं।

2.प्रश्न: क्या OEM/ODM का समर्थन करना है? क्या आप हमारे आकार के अनुसार उपकरण डिज़ाइन कर सकते हैं?

उत्तर: बेशक, हम ग्राहकों की आवश्यकताओं के अनुसार किसी भी उत्पाद को अनुकूलित कर सकते हैं, और हम डिज़ाइन समाधान और समाधान प्रदान कर सकते हैं।

3.प्रश्न: मुझे किसी और के बजाय आपसे क्यों खरीदना चाहिए?

उत्तर: सबसे पहले, हम सभी ग्राहकों को आईटी सलाहकारों और सेवा टीमों सहित बहुत ही पेशेवर सहायता प्रदान कर सकते हैं। दूसरे, हमारे मुख्य इंजीनियरों के पास बिजली वितरण उपकरण विकास में 20 से अधिक वर्षों का अनुभव है।

4.प्रश्न: डिलीवरी के समय के बारे में क्या?

उत्तर: आम तौर पर, हमारी डिलीवरी का समय लगभग 7-15 दिन है। जबकि, यह ग्राहकों की जरूरत और पर निर्भर करता है

उत्पादों की मात्रा.

5.Q: शिपमेंट के बारे में क्या?

उत्तर: हम डीएचएल, फेडेक्स, यूपीएस आदि द्वारा शिपमेंट की व्यवस्था कर सकते हैं, बेशक, ग्राहक अपने स्वयं के फ्रेट फारवर्डर का भी उपयोग कर सकते हैं।

6.प्रश्न:भुगतान की शर्तों के बारे में क्या ख्याल है?

ए: समर्थित टी/टी, पेपैल, एप्पल पे, गूगल पे, वेस्टर्न यूनियन, आदि। निःसंदेह हम इस पर चर्चा कर सकते हैं।
