सौर पैनल केबल

अपने पीवी सिस्टम के लिए सर्वोत्तम सौर सरणी विन्यास की योजना बनाना

सौर सरणी विन्यास की योजना बनाने से आपको अपने पीवी सिस्टम के लिए सही वोल्टेज/वर्तमान आउटपुट सुनिश्चित करने में मदद मिलेगी। इस अनुभाग में, हम बताते हैं कि ये वस्तुएं क्या हैं और उनका महत्व क्या है।

अधिकतम डीसी इनपुट वोल्टेज

सुरक्षा, एनईसी नियमों के पालन और स्ट्रिंग इन्वर्टर की तकनीकी विशिष्टताओं के साथ अनुकूलता के लिए, डीसी वोल्टेज पर अधिकतम सीमा निर्धारित करना आवश्यक है। जबकि एनईसी विनियम आवासीय पीवी सिस्टम के लिए 600V की सीमा निर्धारित करते हैं, यह सीमा उपयोग किए जा रहे विशिष्ट केंद्रीकृत इन्वर्टर के आधार पर भिन्न हो सकती है।

दूसरी ओर, एक स्ट्रिंग इन्वर्टर को कार्य शुरू करने के लिए एक विशिष्ट न्यूनतम डीसी इनपुट वोल्टेज की आवश्यकता होती है, जो पीवी सिस्टम की योजना और कॉन्फ़िगरेशन के दौरान विचार करने के लिए एक महत्वपूर्ण कारक है। यह न्यूनतम वोल्टेज चुने गए इन्वर्टर के मॉडल और ब्रांड के आधार पर काफी भिन्न हो सकता है।

अधिकतम डीसी इनपुट करंट

इन्वर्टर की तकनीकी विशिष्टताएँ अधिकतम डीसी इनपुट करंट पर एक सीमा लगाती हैं। यह सीमा सौर सेल के वर्तमान-वोल्टेज वक्र (IV-वक्र) के आधार पर निर्धारित की जाती है। सौर पैनलों को वायरिंग करते समय, इसे ध्यान में रखना महत्वपूर्ण है, यह सुनिश्चित करना कि सिस्टम का डीसी आउटपुट इन्वर्टर की अधिकतम इनपुट वर्तमान सीमा से अधिक न हो।

एमपीपीटी ट्रैकर्स की संख्या

एमपीपीटी ट्रैकर्स आईवी-कर्व का विश्लेषण करके पीवी सिस्टम के लिए बिजली उत्पादन को अधिकतम करने में महत्वपूर्ण भूमिका निभाते हैं। कई एमपीपीटी ट्रैकर्स से लैस केंद्रीकृत इनवर्टर सौर पैनल स्ट्रिंग्स के लिए बिजली उत्पादन को अनुकूलित करने में सक्षम हैं, जिनमें अलग-अलग विशिष्टताएं हो सकती हैं, जिससे इन्वर्टर के लिए अधिक जटिल सौर सरणियों का कनेक्शन सक्षम हो जाता है। यदि आपका इन्वर्टर दो या अधिक एमपीपीटी इनपुट का दावा करता है, तो उनका प्रभावी ढंग से उपयोग करना महत्वपूर्ण है, विशेष रूप से कई पैनल ओरिएंटेशन या शेडिंग समस्याओं वाले परिदृश्यों में।

अपने सौर पैनल की वायरिंग करें: चरण-दर-चरण मार्गदर्शिका

इस बिंदु तक, आपने सौर पैनलों की वायरिंग से पहले विचार करने योग्य प्रमुख अवधारणाओं और योजना पहलुओं के बारे में सीखा। अब, इस अनुभाग में, हम आपको सौर पैनलों को तार करने के तरीके के बारे में चरण-दर-चरण मार्गदर्शिका प्रदान करते हैं।

एक पीवी कनेक्टर को अपने पीवी तार से कनेक्ट करना

अधिकांश सौर पैनल पूर्व-स्थापित MC4 कनेक्टर से सुसज्जित हैं, जो पैनलों के बीच इंटरकनेक्शन की सुविधा प्रदान करते हैं। सिस्टम के अंतिम बिंदुओं के लिए, आप पीवी सिस्टम को इन्वर्टर से जोड़ने के लिए एमसी4 एक्सटेंशन केबल का उपयोग कर सकते हैं, जो विभिन्न लंबाई में उपलब्ध हैं।

हालाँकि, पीवी कनेक्टर को सही तरीके से कैसे स्थापित किया जाए यह समझना अभी भी महत्वपूर्ण है। ऐसे उदाहरण या अनुभाग हो सकते हैं जहां आपको मैन्युअल रूप से कनेक्शन बनाने की आवश्यकता होगी, आमतौर पर जब वांछित लंबाई की एमसी4 एक्सटेंशन केबल उपलब्ध नहीं होती है।

पीवी तारों में सौर कनेक्टर जोड़ने के चरण निम्नलिखित हैं:

आंतरिक कंडक्टरों को उजागर करने के लिए तार से बाहरी इन्सुलेशन हटा दें।

कनेक्टिंग प्लेट को छीने गए तार पर रखें और इसे सुरक्षित रूप से जोड़ने के लिए एक क्रिम्पिंग टूल का उपयोग करें।

कनेक्टर के निचले घटकों को सम्मिलित करके प्रारंभ करें, जिसमें आम तौर पर टर्मिनल कवर, स्ट्रेन रिलीवर और संपीड़न आस्तीन शामिल होते हैं। सुनिश्चित करें कि वे ठीक से संरेखित और बैठे हुए हैं।

इसके बाद, ऊपरी घटक डालें, जिसमें सुरक्षा फ़ॉइल, पुरुष या महिला एमसी4 कनेक्टर हाउसिंग और ओ-रिंग शामिल हैं। सुनिश्चित करें कि ये हिस्से भी सही ढंग से संरेखित हैं।

धीरे-धीरे सभी घटकों को एक साथ इकट्ठा करें और उन्हें हाथ से मध्यम स्तर तक कस लें। शुरुआत में ज़्यादा ज़ोर न लगाएं.

अंत में, एक सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करते हुए, MC4 कनेक्टर पर अंतिम टॉर्क लगाने के लिए सोलर कनेक्टर असेंबली टूल का उपयोग करें।

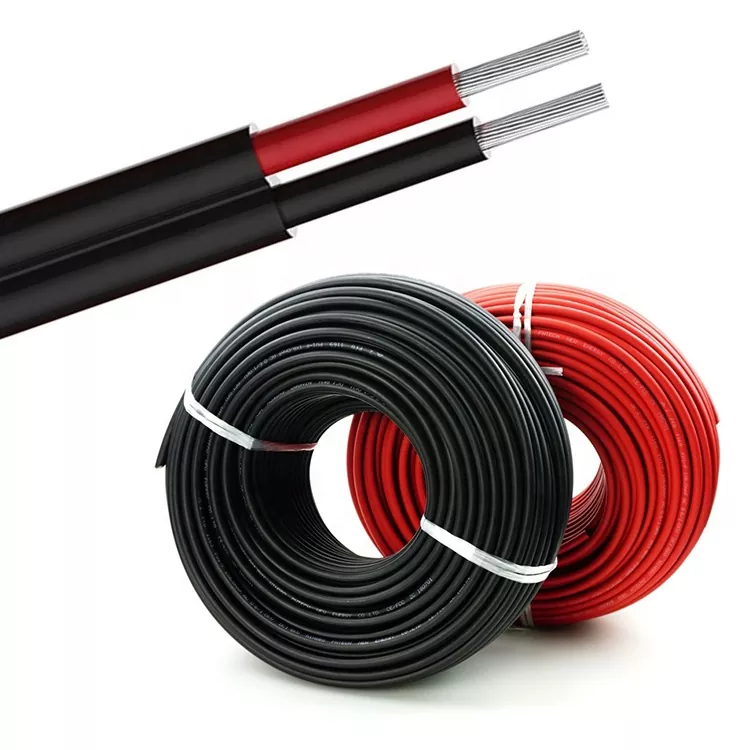

दया सौर पैनल केबल विवरण

दया सौर पैनल केबल काम करने की स्थिति

पीवी लाभ

पीवी मॉड्यूल उच्च तापमान और विविध पर्यावरणीय परिस्थितियों में कार्य करते हैं। एनईसी दिशानिर्देशों के अनुसार, कुछ पीवी सरणी अनुप्रयोगों को यूएसई -2 या पीवी तार का उपयोग करना चाहिए, जिनमें से दोनों को इंस्टॉलेशन वातावरण के लिए उपयुक्त विशिष्ट सूर्य के प्रकाश प्रतिरोध और तापमान रेटिंग को पूरा करना होगा।

पीवी तार विशेष रूप से फोटोवोल्टिक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं, जबकि USE-2 केबल आमतौर पर भूमिगत सेवा प्रवेश उपयोग के लिए हैं। दोनों केबल प्रकारों में आमतौर पर एक्सएलपीई इन्सुलेशन शामिल होता है और ये सूर्य की रोशनी प्रतिरोधी या सीधे दफनाने के लिए उपयुक्त हो सकते हैं।

हालाँकि, पीवी तार इन्सुलेशन मोटाई, वोल्टेज रेटिंग और ऑपरेटिंग तापमान के मामले में USE-2 तार से भिन्न होता है। पीवी तार में मोटी इन्सुलेशन परतें होती हैं, जो इसे कठोर वातावरण से सुरक्षा के लिए उपयुक्त बनाती हैं। USE-2 केबल को 600 V तक रेट किया गया है, जबकि PV तार तीन वोल्टेज रेटिंग में उपलब्ध है: 600 V, 1 kV, और 2 kV। इसके अतिरिक्त, USE-2 केबल का अधिकतम ऑपरेटिंग तापमान 90ºC होता है, जबकि PV तार को उच्च तापमान के लिए रेट किया जा सकता है।

विशेष रूप से, पीवी तार कुछ एकल-कंडक्टर तार प्रकारों में से एक है जिसे 600 वी से ऊपर रेट किया जा सकता है और अतिरिक्त परिरक्षण की आवश्यकता के बिना, एनईसी मानकों के अनुसार सीधे दफन किया जा सकता है।

पैकिंग:

--100 मीटर/कॉइल सिकुड़ती फिल्म रैप के साथ, 6 कॉइल प्रति बाहरी कार्टन।

--100 मीटर/स्पूल, स्पूल कागज, प्लास्टिक या एबीएस हो सकता है, फिर प्रति कार्टन 3-4 स्पूल,

--200 मीटर या 250 मीटर प्रति ड्रम, दो ड्रम प्रति कार्टन,

--305 मीटर/लकड़ी का ड्रम, एक ड्रम प्रति बाहरी कार्टन या फूस की लोडिंग,

--500 मीटर/लकड़ी का ड्रम, एक ड्रम प्रति बाहरी कार्टन या फूस की लोडिंग,

--1000 मीटर या 3000 मीटर लकड़ी का ड्रम, फिर फूस की लोडिंग।

*हम ग्राहकों के अनुरोध के अनुसार अनुकूलित OEM पैकिंग भी प्रदान कर सकते हैं।

वितरण:

बंदरगाह: तियानजिन, या आपकी आवश्यकताओं के अनुसार अन्य बंदरगाह।

समुद्री माल ढुलाई: एफओबी/सी एंड एफ/सीआईएफ कोटेशन सभी उपलब्ध हैं।

*अफ्रीका के देशों, मध्य पूर्व के देशों जैसे कुछ देशों के लिए, हमारा समुद्री माल ढुलाई कोटेशन स्थानीय शिपिंग एजेंसी से मिलने वाले ग्राहकों की तुलना में बहुत सस्ता है।

DAYA Solar Panel Cable Parameter (Specification)

दया सौर पैनल केबल सेवा

पूर्व बिक्री

हम आपकी आवश्यकताओं के अनुरूप तकनीकी सहायता और संपूर्ण बिजली वितरण समाधान प्रदान करते हैं। यदि आपके द्वारा प्रदान किए गए डिज़ाइन चित्र अव्यवहार्य माने जाते हैं, तो हम योजना को अनुकूलित करेंगे और इसे कैबिनेट के आयामों, उपकरण के स्थान आदि के साथ समायोजित करेंगे। हम आपकी आवश्यकताओं को पूरा करने के लिए उत्पादों के कॉन्फ़िगरेशन को भी अनुकूलित करेंगे।

बिक्री के बाद

यदि कोई समस्या आती है, तो हम सबसे पहले फ़ोन या ईमेल द्वारा सहायता प्रदान करेंगे। यदि आवश्यक हुआ तो हम रिमोट डीबग निष्पादित करेंगे। इसके अलावा, हमारे उत्पाद गलती ढूंढने और समस्याओं को स्वयं हल करने का प्रयास करते समय संदर्भ के लिए एक समस्या निवारण मैनुअल के साथ आते हैं। अधिकांश समस्याओं को उपर्युक्त तरीकों से हल किया जा सकता है। आंतरिक कामकाज की बेहतर समझ प्राप्त करने के लिए हम आपके उपकरण के बारे में विस्तृत जानकारी प्राप्त करने के लिए हर साल जाँच करेंगे।

हमारा ग्राहक सेवा वादा

1. समस्या रिपोर्ट या मरम्मत अनुरोध प्राप्त होने पर हम समस्या का शीघ्र समाधान करेंगे।

2. फिर हम विफलता का कारण विस्तार से बताएंगे और कोई भी शुल्क बाजार मूल्य के अनुसार लिया जाएगा।

3. यदि हम निरीक्षण के लिए किसी हिस्से को वापस लेते हैं, तो हम हिस्सों की सुरक्षा बनाए रखने के लिए उन पर नाजुक नोटिस स्टिकर लगाएंगे या उनका सीरियल नंबर लिखेंगे।

4. यदि आपकी शिकायत वैध मानी जाती है, तो हम आपको साइट पर ही मरम्मत शुल्क वापस कर देंगे।

दया सौर पैनल केबल अक्सर पूछे जाने वाले प्रश्न

1.प्रश्न: क्या आप निर्माता या व्यापारी हैं?

उत्तर: हम सब, कंपनी का मुख्य व्यवसाय लो-वोल्टेज स्विचगियर, बिजली वितरण कैबिनेट, विस्फोट प्रूफ कैबिनेट डिजाइन, उत्पादन और सिस्टम प्रोग्रामिंग हैं।

2.प्रश्न: क्या OEM/ODM का समर्थन करना है? क्या आप हमारे आकार के अनुसार उपकरण डिज़ाइन कर सकते हैं?

उत्तर: बेशक, हम ग्राहकों की आवश्यकताओं के अनुसार किसी भी उत्पाद को अनुकूलित कर सकते हैं, और हम डिज़ाइन समाधान और समाधान प्रदान कर सकते हैं।

3.प्रश्न: मुझे किसी और के बजाय आपसे क्यों खरीदना चाहिए?

उत्तर: सबसे पहले, हम सभी ग्राहकों को आईटी सलाहकारों और सेवा टीमों सहित बहुत ही पेशेवर सहायता प्रदान कर सकते हैं। दूसरे, हमारे मुख्य इंजीनियरों के पास बिजली वितरण उपकरण विकास में 20 से अधिक वर्षों का अनुभव है।

4.प्रश्न: डिलीवरी के समय के बारे में क्या?

उत्तर: आम तौर पर, हमारी डिलीवरी का समय लगभग 7-15 दिन है। जबकि, यह ग्राहकों की जरूरत और पर निर्भर करता है

उत्पादों की मात्रा.

5.Q: शिपमेंट के बारे में क्या?

उत्तर: हम डीएचएल, फेडेक्स, यूपीएस आदि द्वारा शिपमेंट की व्यवस्था कर सकते हैं, बेशक, ग्राहक अपने स्वयं के फ्रेट फारवर्डर का भी उपयोग कर सकते हैं।

6.प्रश्न:भुगतान की शर्तों के बारे में क्या ख्याल है?

ए: समर्थित टी/टी, पेपैल, एप्पल पे, गूगल पे, वेस्टर्न यूनियन, आदि। निःसंदेह हम इस पर चर्चा कर सकते हैं।
